Козловой кран Mi-Jack MJ50 №1527, 2003 г

Главная

Спецтехника и агротехника

Промышленные краны

информация

файлы

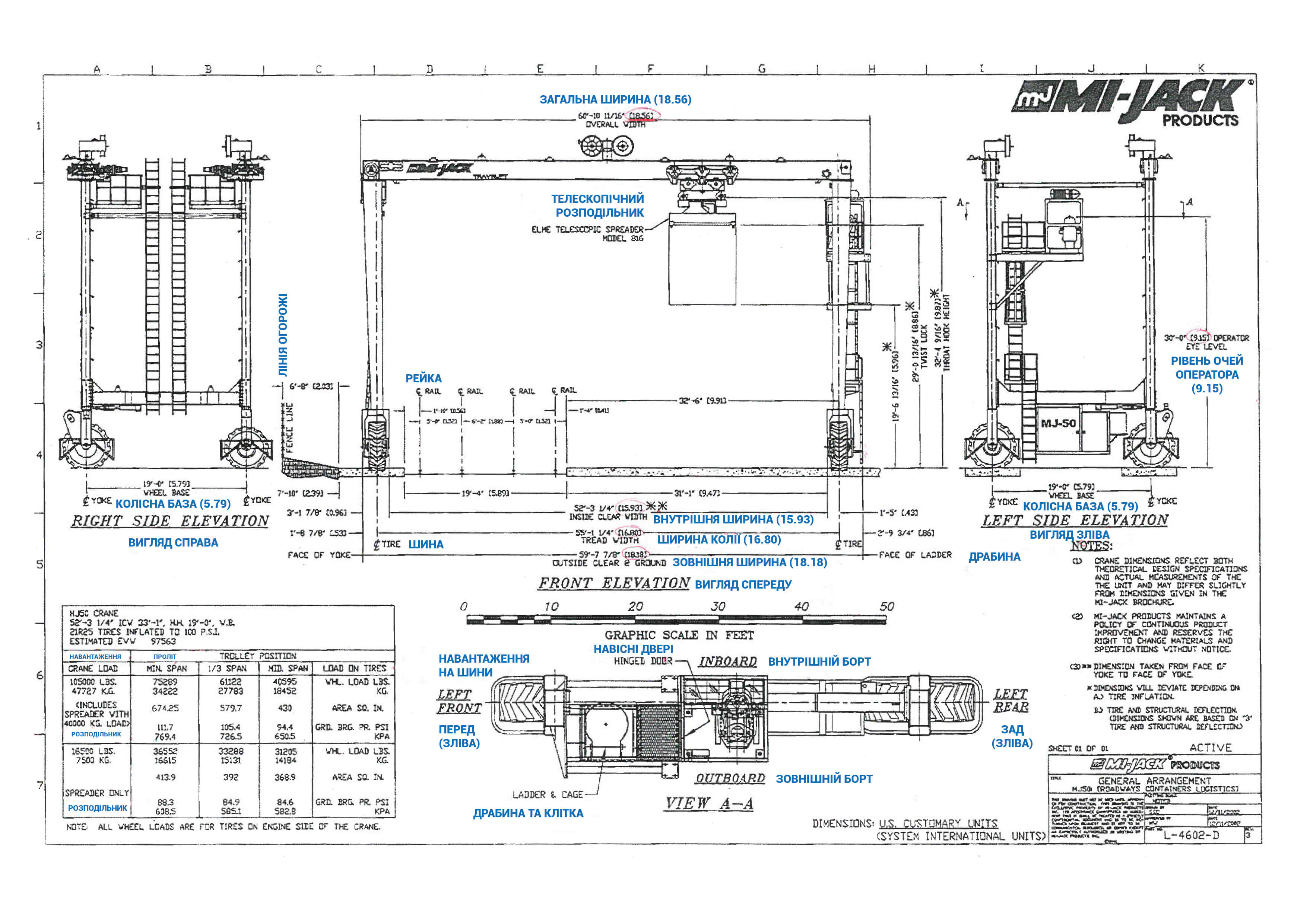

Технические характеристики
Грузоподъемность	45 500	кг
Высота подъема	9,87	м
Высота подъема	10,5	м
Колесная база	5,7	м
Рабочая ширина	16	м
Угол поворота	19	град.
Вес	49523	кг
Наработка	4722	м/г

Проведено полное техническое обслуживание

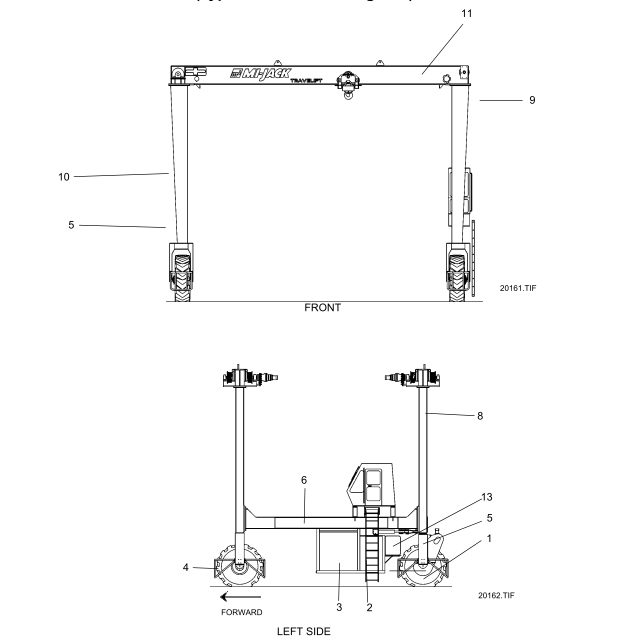

1. Ведущее колесо
2. Расположение гидравлических насосов и фильтров
3. Дизельный двигатель
4. Защита колеса
5. Поворотная вилка
6. Левая боковая балка
7. Кабина оператора и управления
8. Колонна, левая задняя
9. Колонна, левая передняя
10. Колонна, правая передняя
11. Передняя верхняя балка
12. Лестницы
13. Топливный бак

Двигатель
Тип
Стандартная модель - Двигатель Detroit Diesel 40E
Тип - Дизель, шестицилиндровый, четырехступенчатый цикл, встроенный, W / TurboCharger
Мощность (рассчитана) - 210 @ 2150 оборотов в минуту

Топливная система двигателя
Емкость топливного бака - 454 литра
Тип топлива - (см. Руководство по двигателя)
Фильтр - типа центрифуги / с сеткой

Система впуска воздуха двигателя
Тип - Сухой тип, с датчиком

Система охлаждения двигателя
Тип - Радиатор с вентилятором
Термостат - см. Руководство по двигателя

Электрическая система
Электрическая система - DC
Тип системы - 24 В постоянного тока, отрицательное заземление
Батареи (2) - 12 В последовательно соединенные
Генератор с внутренним регулятором - 24 В постоянного тока, 85 Ампер

Система привода
Тип - Гидромоторы с цепным приводом
Тип цепной передачи - Ролики
Основной насос - насос с переменным расположением
Насос (объединен с основным насосом) -Фиксований
Двигатели (2) - Фиксированные, поршень
Шины .................................. 21.00-25 36 PLY 109 psi

Подъемная система
Тип - гидравлическая
Привод -Фиксований- по одному на каждую верхнюю перекладину.
Тормоз - Multi-disc SAHR. Расположен между двигателем и барабаном восторга.
Основной насос - давление / поток компенсируется переменным расположением

Система перемещения
Тип - Гидравлический
Двигатель - Гидромотор с цепным приводом.
Мотор - фиксированный
Насос - давление / поток компенсируется переменным расположением
Тормоза -Пружини, гидравлический выпуск (SAHR).

Тормозная система
Тип (Стоянка - Приводные колеса) - пружина (SAHR).
