Асфальтоукладчик Vogele Super 1303-2 2008 г. 6700 м/ч., №2682

1303-2: технические характеристики

Небольшие муниципальные дороги, сельскохозяйственные дороги, пешеходные и велосипедные дорожки или небольшие и средние участки – если вам нужно выполнить такие работы по укладке асфальта, VÖGELE SUPER 1303-2 станет вашим незаменимым помощником. Этот колесный асфальтоукладчик отличается компактной конструкцией и превосходной маневренностью.

Ни один компонент SUPER 1303-2 не выступает за пределы его стройного силуэта. С поднятыми бортами бункера его базовая ширина составляет не более 1,85 м, а длина – лишь 4,95 м, а его внешний радиус поворота, который составляет лишь 4,8 м, позволяет ему проехать почти где угодно и пройти через почти любой проход, при этом он может укладывать асфальт на ширину до 4,5 м.

Несмотря на компактные размеры асфальтоукладчика, его бункер вмещает 10 т материала. Гидравлический передний бункер (опция) поддерживает как подачу смеси в асфальтоукладчик, так и опорожнение бункера для материала. Асфальтоукладчик оснащен колебательными толкающими роликами, обеспечивающими безударное присоединение подающих материал транспортных средств.

Ни один другой асфальтоукладчик в своем классе не может сравниться с ним. Несмотря на компактные размеры, SUPER 1303-2 отличается превосходной производительностью благодаря совершенной общей концепции. Благодаря двигателю DEUTZ мощностью 74,9 кВт, асфальтоукладчик достигает производительности укладки до 250 тонн/час. Благодаря мощному приводу, машина может быстро укладывать асфальт и двигаться по дорогам общего пользования с максимальной скоростью 20 км/ч.

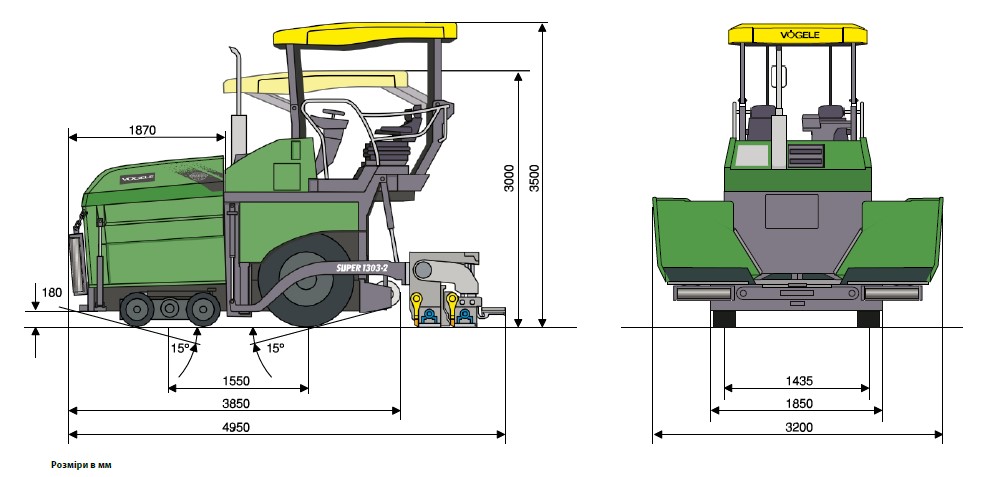

Габаритные размеры

Силовая установка

• Двигатель – 4-цилиндровый дизельный двигатель DEUTZ.
• Тип – TCD2011L04w.
• Мощность – Номинальная: 74,9 кВт при 2300 об/мин.
                    Режим ECO: 64 кВт при 1800 об/мин.
• Топливный бак – 105 литров.
• Электрическая система – 24 В.

Ходовая часть

• Передние колеса – 4, сплошные шины установлены на тележках.
• Размер шин – 460/250-310.
• Задние колеса – 2, пневматические шины.
• Размер шин – 365/80 R 20 XZL TL 152K.
• Привод – отдельный гидравлический привод для каждого колеса.
                Стандарт: 2 задних и 2 передних колеса с приводом.
• Скорость – укладка: до 30 м/мин, бесступенчатая регулировка.
               Передвижение – до 20 км/ч, бесступенчатая регулировка.
• Радиус поворота – 4,8 м (наружный.)
• Гидроусилитель руля – гидравлический.
• Рабочий тормоз – гидростатический, соединенный с многодисковым тормозом
• Вспомогательный тормоз – пружинный многодисковый тормоз, не требующий обслуживания.
• Стояночный тормоз – пружинный многодисковый тормоз, не требующий обслуживания.

Бункер для материала

• Емкость бункера – 10 т.
• Ширина – 3200 мм.
• Высота подачи – 480 мм (дно бункера для материала).
• Толкательные ролики – колебательные, смещаются вперед на 80 мм.

Конвейеры и шнеки

• Конвейеры – 2, со сменными питательными планками, движение конвейера реверсивно на короткое время.
                     Привод – гидравлический, отдельный повод для каждого конвейера.
                     Скорость – до 25 м/мин, бесступенчатая (ручная или автоматическая).
• Шнеки – 2, вращение шнека реверсивно.
               Диаметр: 300 мм.
               Привод: гидравлический отдельный привод для каждого шнека.
               Скорость: до 80 об/мин, бесступенчатая (ручная или автоматическая).
               Высота шнека:
               - Стандартно – бесступенчатая регулировка на 13 см, механическая.
               - Опция – бесступенчатая регулировка на 13 см, гидравлическая.
• Подшипники шнека: не требуют обслуживания.

Выравнивающая плита

• AB 340 – базовая ширина 1,8 м, бесступенчатый диапазон регулировки от 1,8 до 3,4 м, максимальная ширина 4,5 м, минимальная ширина 0,75 м.
  Уменьшение ширины: с помощью отрезных башмаков, 2 x 52,5 см.
• Версия выравнивателя – TV.
• Толщина слоя – до 250 см.
• Подогрев уравнительной плиты – электрический с помощью нагревательных стержней.
• Источник питания – трехфазный генератор переменного тока.
