Модель | 535-125 |
Год выпуска | 2013 |
Серийный номер | JCB5ANWGC02174569 |
Наработка (м/ч.) | 6100 |
Мощность двигателя (кВт) | 55 |
Тип двигателя | Дизель |
Высота подъема (м) | 12.5 |
Грузоподъемность (кг) | 3500 |
Рычаги | Имеются |
Габаритная высота (м) | 2.5 |
Вес (кг) | 10060 |

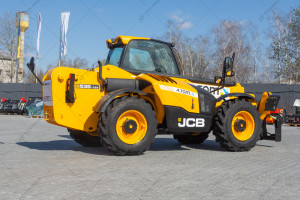

JCB 535-125: технические характеристики
JCB 535-125 — компактный телескопический погрузчик, оснащенный 4-цилиндровым двигателем JCB Dieselmax и полноприводной трансмиссией, предназначен для широкого спектра работ, подразумевающих подъем грузов на значительную высоту. Особенность модели – значительно улучшенная обзорность, в частности задней рабочей зоны в "три четверти". Это стало возможным благодаря низкому расположению шарнира стрелы и уменьшению её поперечного среза (с сохранением прочности). В результате круговая обзорность увеличена на 10%, а компактное шасси имеет уменьшенные свесы, что улучшает удобство эксплуатации погрузчика.
Сочетание трех режимов рулевого управления, усовершенствованного ограничителя угла поворота колес обеспечивает безупречную маневренность телескопического погрузчика JCB 535-125. Органы управления сгруппированы так, чтобы управление гидравликой, трансмиссией и стабилизатором осуществлялось быстро, точно и безопасно.
Назначение JCB 535-125
Габаритные размеры | |
(A) Габаритная высота | 2,59 м |
(B) Габаритная ширина (по шинам) | 2,35 м |
(C) Внутрення ширина кабины | 0,94 м |
(D) Колея передних колёс | 1,9 м |
(E) Колёсная база | 2,75 м |
(F) Общая длина до передних шин | 4,74 м |
(G) Общая длина до передней каретки | 5,8 м |
(H) Дорожный просвет | 0,4 м |
(J) Расстояние от центра передних колес до каретки | 1,68 м |
(K) Расстояние от центра задних колес до края задней габаритной части | 1,37 м |
Максимальный угол опрокидывания ковша | 12,5 ° |
Внешний радиус разворота (по наружному борту покрышки) | 3,75 м |
Угол поворота каретки | 37 ° |
Общая ширина при полностью опущенных опорах | 2,57 м |
Трансмиссия | |
Скорость движения | 29 км/час |
Рабочий тормоз | С гидравлическим сервоприводом, многодисковые, в масляной ванне, на переднем и заднем мостах |
Стояночный тормоз | Ручной, дисковый на выходе коробки передач |
Двигатель | |
Количество цилиндров | 4 |
Диаметр цилиндра | 103 мм |
Ход поршня | 132 мм |
Наддув | Турбонаддув с промежуточным охлаждением |
Крутящий момент при 1300 об/мин | 440 Нм |
Гидравлическая система | |
Давление в гидросистеме | 260 бар |
Максимальная производительность насоса | 260 л/мин |
Время операций | |
Подъем стрелы | 10,4 сек |
Опускание стрелы | 8,1 сек |
Выдвижение | 15,7 сек |
Втягивание | 12,8 сек |
Разгрузка ковша | 1,8 сек |
Загрузка ковша | 2,3 сек |
Грузоподъемность без выносных опор | Грузоподъемность с выносными опорами | |
Максимальная грузоподъемность | 3500 кг | 3500 кг |
Грузоподъемность на полной высоте | 1500 кг | 3500 кг |
Грузоподъемность при полном вылете | 200 кг | 1150 кг |
Высота подъема | 12,28 м | 12,07 м |
Вылет при максимальной высоте подъема груза | 1,36 м | 0,46 м |
Максимальный вылет | 8,1 м |
8,06 м |
Вылет при нагрузке в 1 т | 5,31 м | 8,06 м |
Высота укладывания | 11,43 м | 11,75 м |
