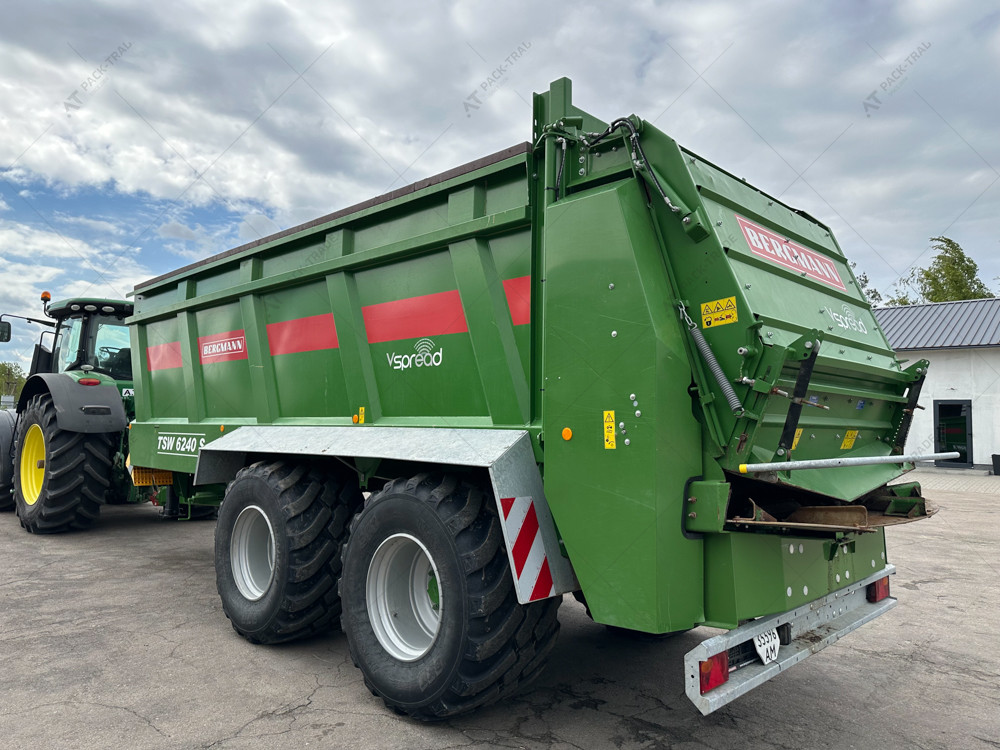

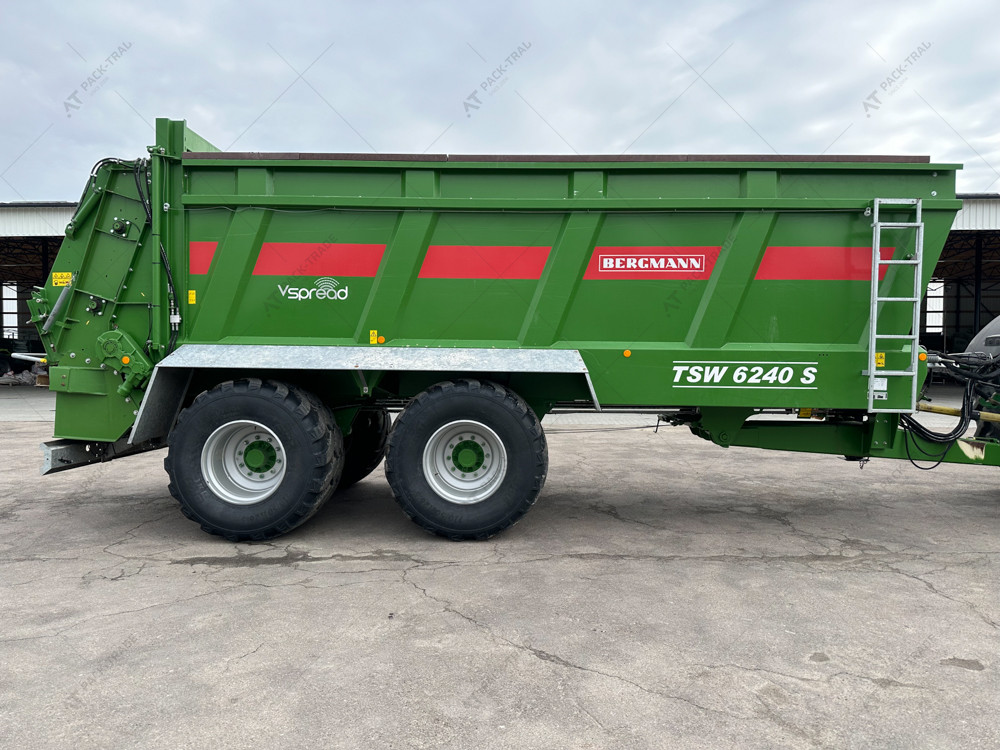

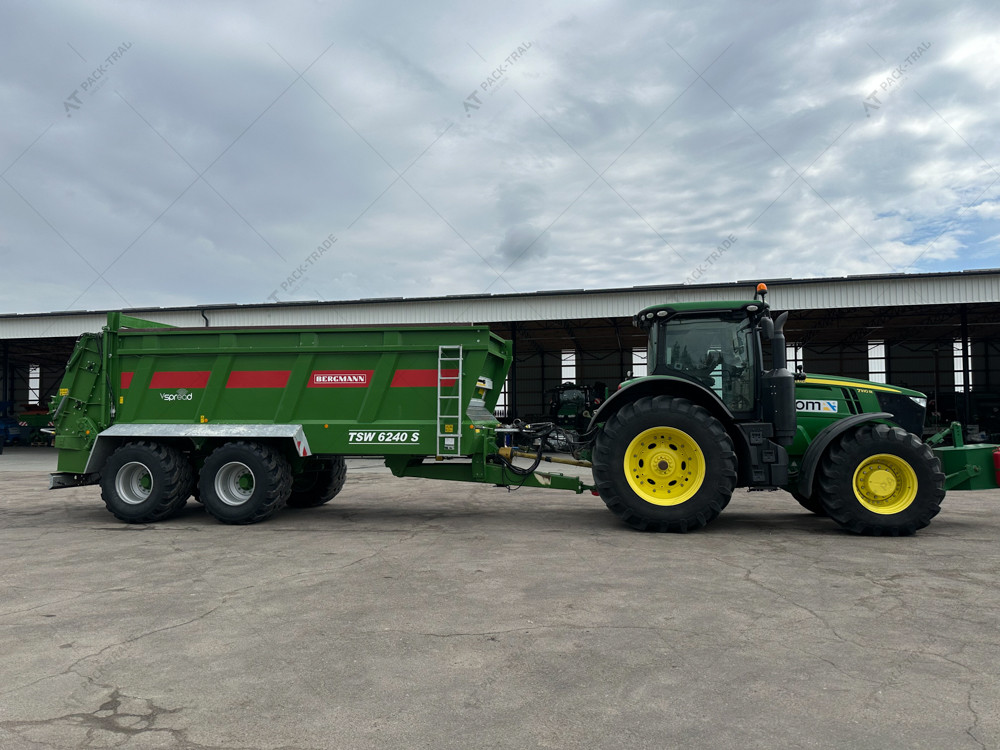

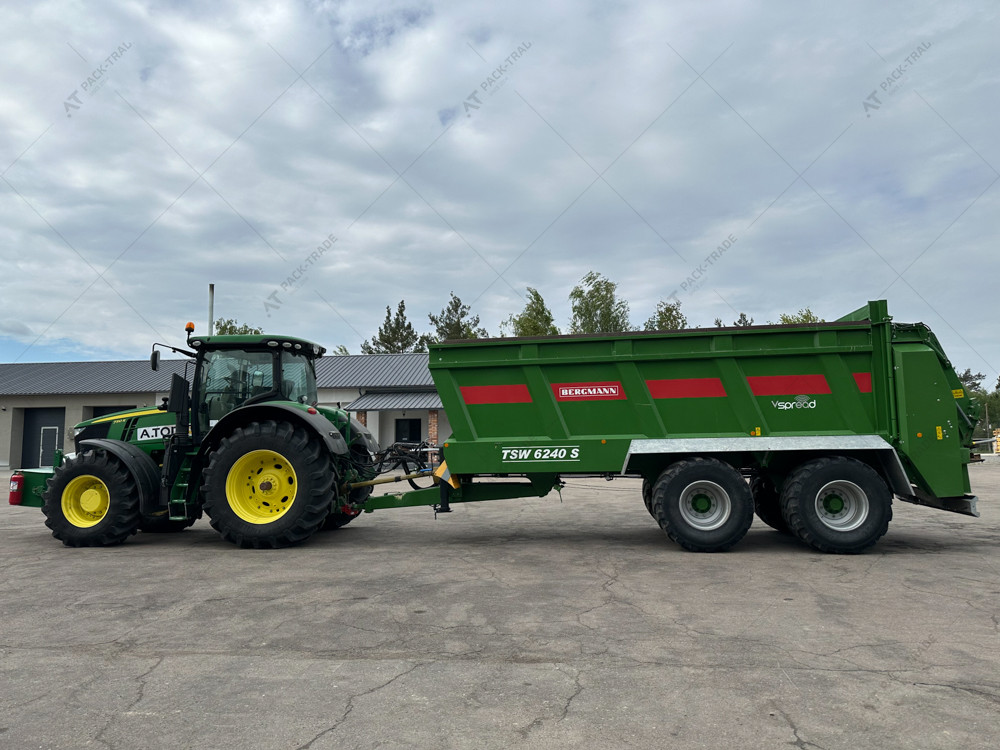

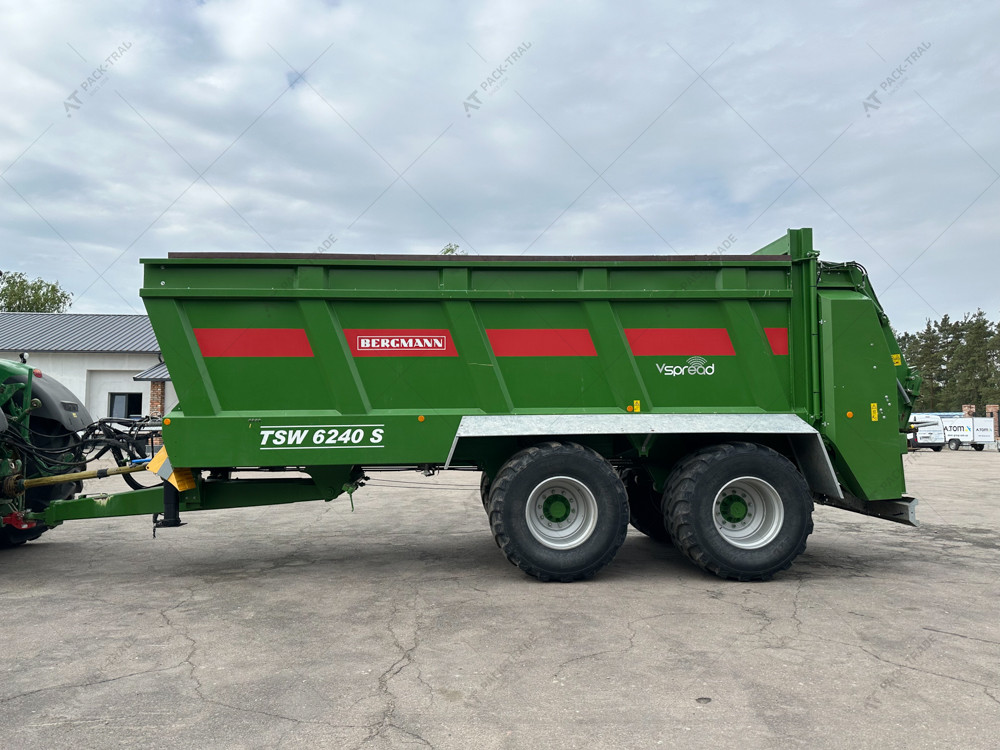

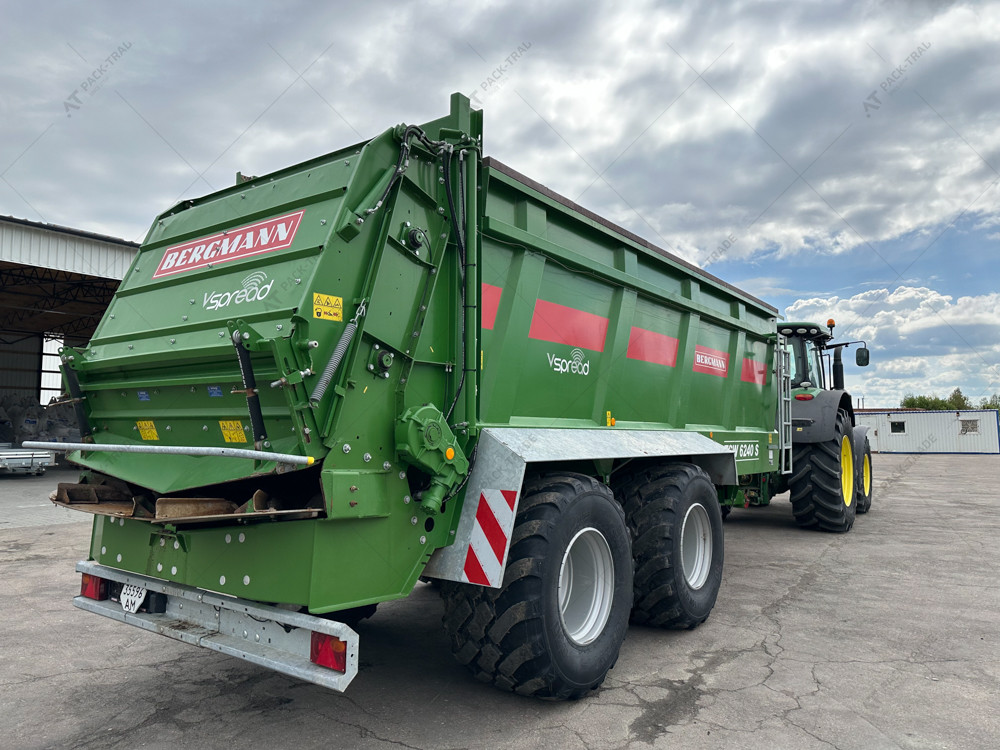

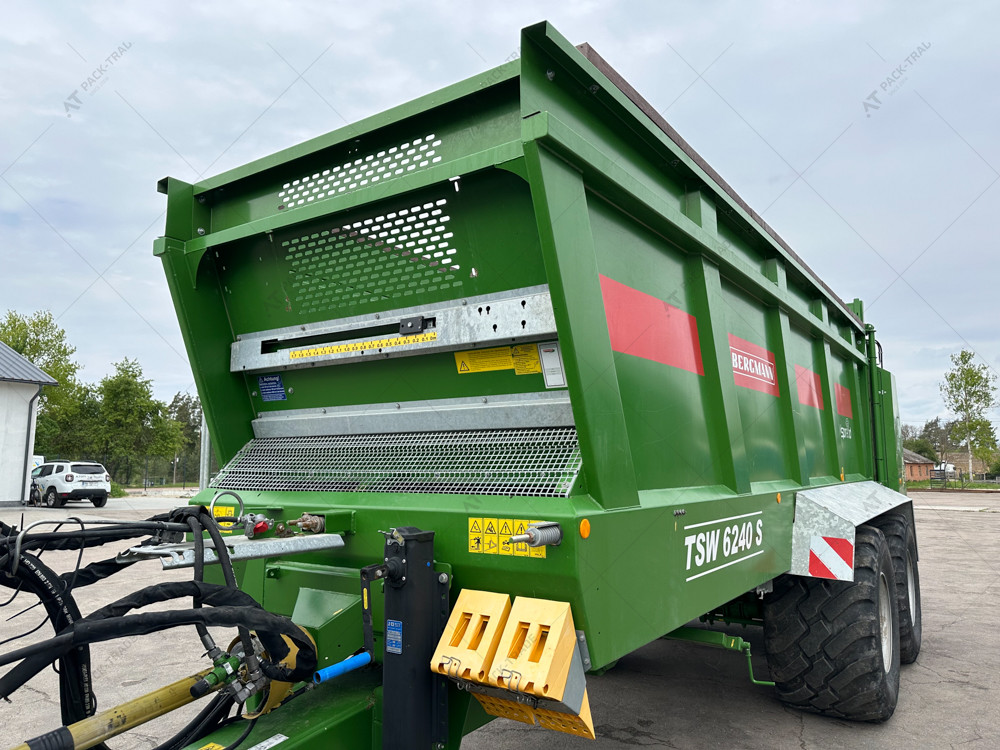

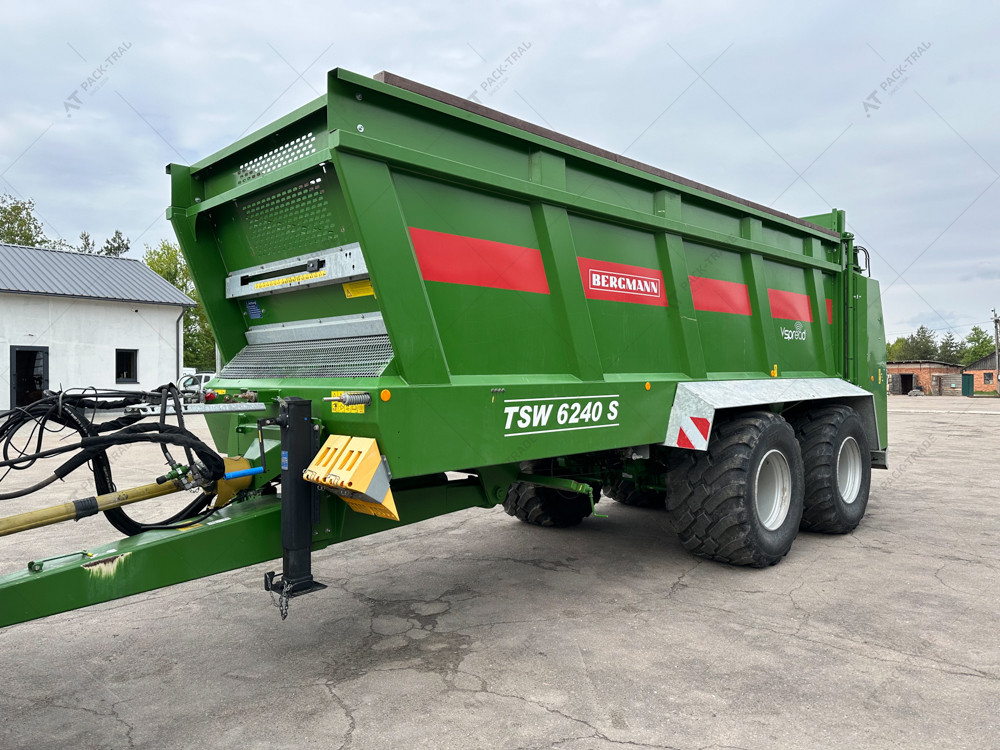

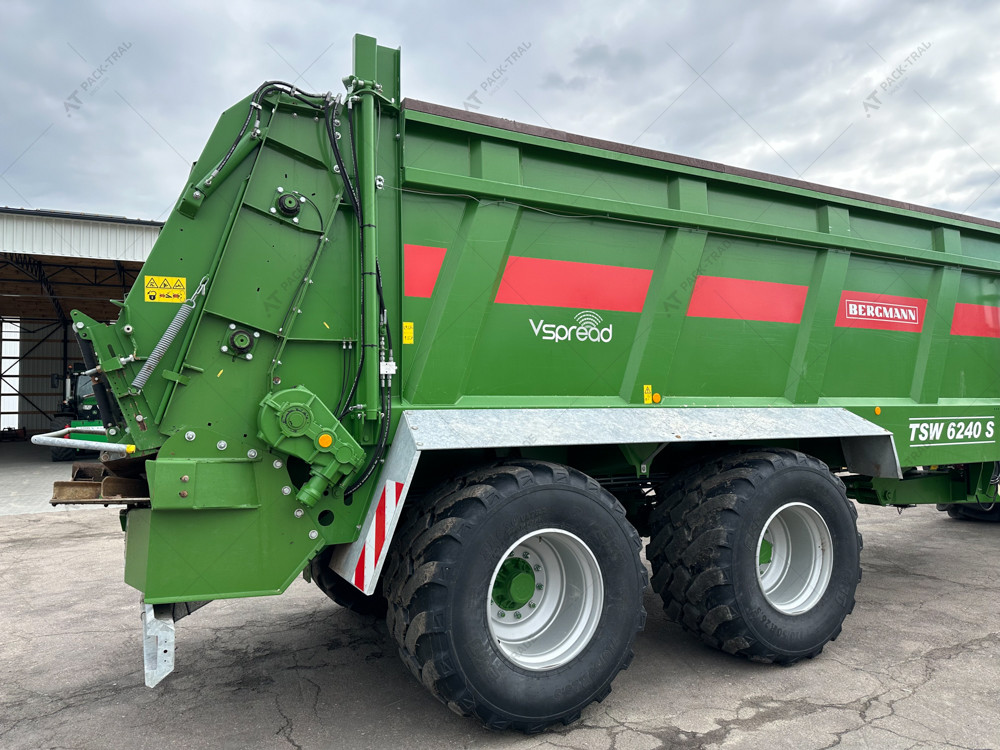

Разбрасыватель органических удобрений Bergmann TSW 6240 S, 2023 г. №4949

Основные особенности разбрасывателя органических удобрений Bergmann TSW 6240 S

• Функциональное назначение: равномерное и качественное разбрасывание органических удобрений.

Серийное исполнение

• Шасси

V-образная рама из O-образного профиля 300 мм.
Пружинное дышло для нижней сцепки; двухступенчатая стоянка Jost 10 т; защита моста.
Гидростатическая подвеска (гидравлическое выравнивание оси в 300 мм обеспечивает высокую устойчивость, безопасность движения и плавность хода. Неровности надежно сглаживаются, благодаря чему давление на грунт и погружение колес в грунт значительно уменьшаются).

• Мосты

ADR Dual-Mode / 2 усиленные тормозные оси; квадрат 150 мм; колея 2100 мм; ступица с 10 отверстиями на 22 мм; межосевое расстояние 1810 мм; подшипниковая пара 120/140 мм; тормозной барабан 420х180 мм.
Максимально допустимая техническая нагрузка на ось — 14,5 т.

• Тормоза: 2-контурная пневматическая или гидравлическая тормозная система.
• Кузов

Габариты: 590 см x 205 см x 135 см.
Коническая форма кузова.
Рама полностью интегрирована в кузов.

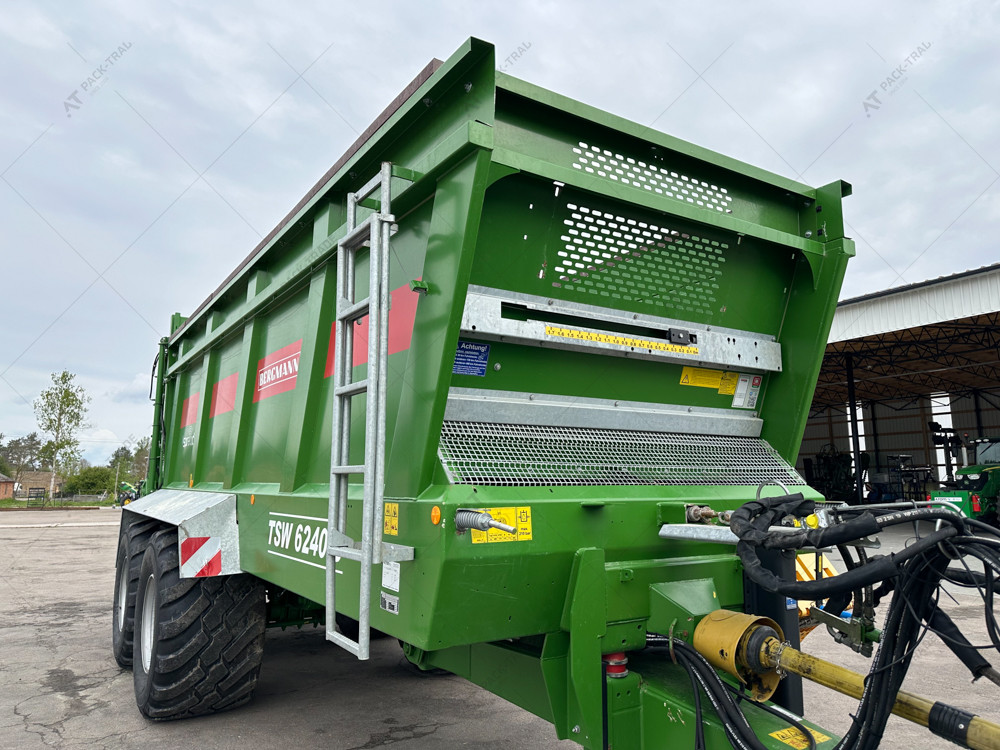

Передняя защитная решетка; боковые отражатели.
Надставка на борт 450 мм (макс. до 27 м³) для навоза.

• Измельчитель

2 барабана с кольями на болтах из высокопрочного и износостойкого материала HARDOX.
Кулачковая муфта Walterscheid.
Гидравлический дозирующий заслонок (1500 мм).
Кожух измельчителя с гидравлическим приводом и защищенной от посторонних предметов нижней частью, пластиковая облицовка внутри.

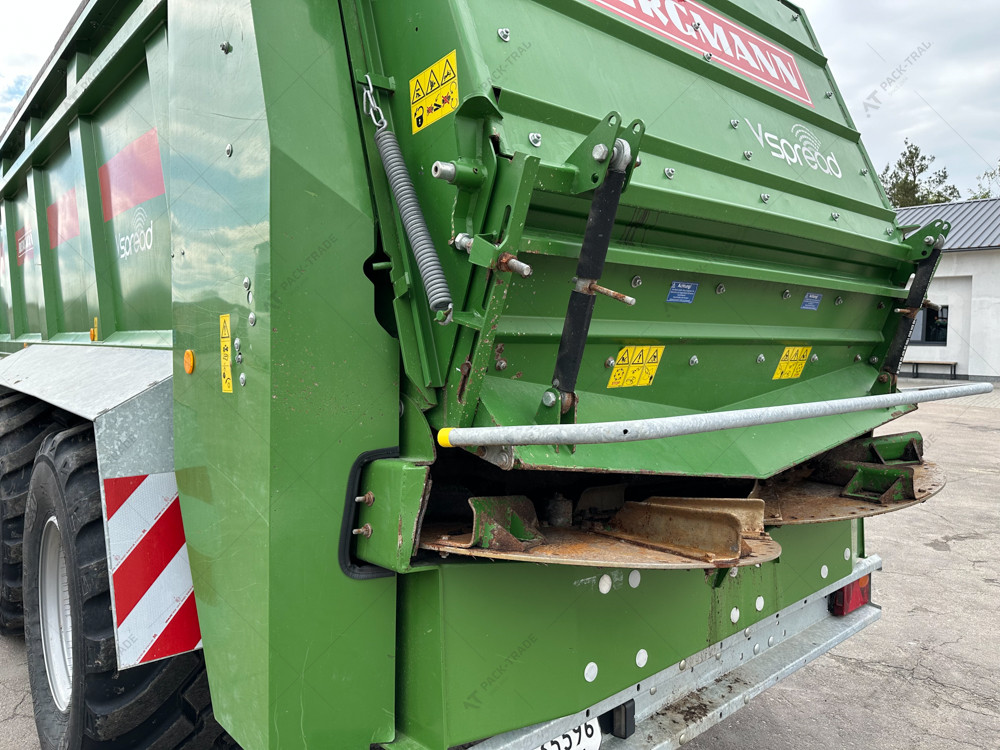

• Тарелочный разбрасыватель

2 редуктора (Rögelberg) и 2 диска (Ø 1000 мм, толщина 8 мм).
По 4 разбрасывающих лопасти HARDOX толщиной 8 мм на каждом диске.
2 муфты свободного хода между редукторами дисков Walterscheid.
Усиленная раздаточная коробка для высоких нагрузок.
Редуктор дисков с цапфой вала 50 мм.
Раздельная защита измельчителя и тарелочного разбрасывателя.

• Конвейерное днище

Гидропривод, двусторонний от 2 конических редукторов (усиленных с одной стороны) и гидромоторов.
Вал транспортера Ø 60 мм.
Бесступенчатая регулировка скорости транспортерного днища.
Реверсивный ход с пульта трактора.
Автоматическая натяжка цепей.
4 цепи (разрывная нагрузка 25 т каждая, 14 x 50 мм).
Планки транспортера из U-образного профиля 60 x 30 x 6 мм.
Закрытый верхний профиль.

• Привод

Система привода BERGMANN.
Карданный вал Walterscheid на 20 зубцов (в серийной комплектации).
Скорость вала отбора мощности (ВОМ) — 1000 об/мин.
Автоматическая система контроля оборотов фрезерного и тарельчатого агрегатов с акустическим и оптическим сигналами.
Дишло для нижнего сцепного оборудования.
Усиленный привод конвейерного днища (22 000 Н·м) (для дефеката и материалов с высокой плотностью).
Усиленный широкоугольный карданный вал (профильные трубы «звездочка», «крестовина» на 36 мм), хвостовик на выбор.
2-барабанный измельчитель с карданным приводом (Rögelberg) (для дефекта и материалов с высокой плотностью).

• Обслуживание: все точки смазки сгруппированы в удобные смазочные блоки.
• Шины: 710/50R26.5 Radial BKT.

Дополнительное оборудование

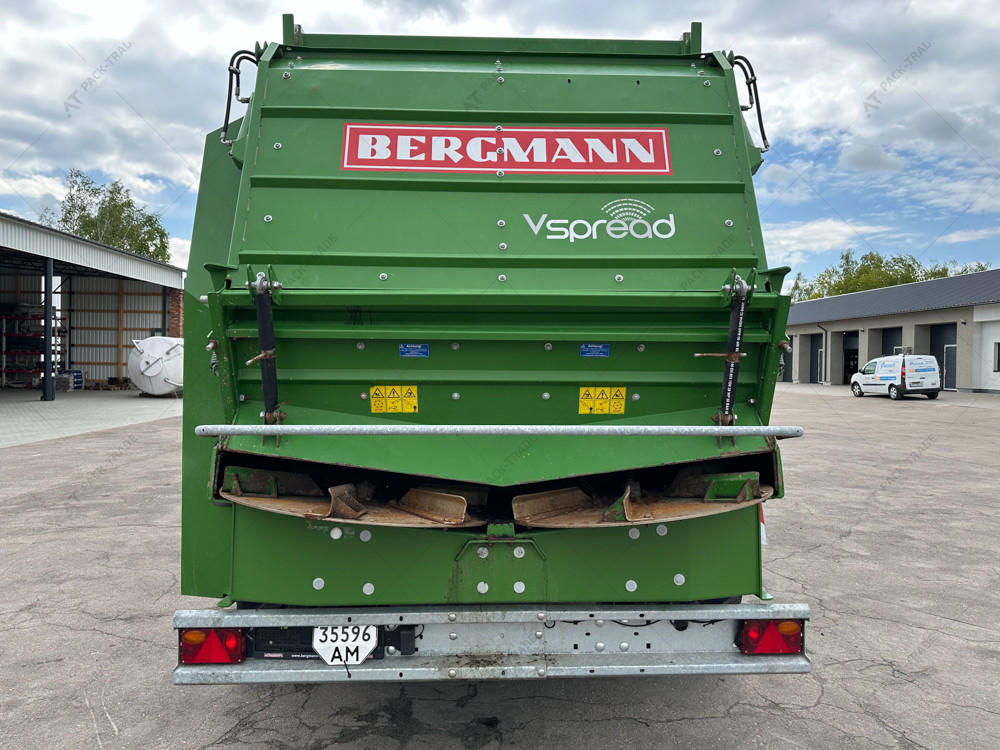

• Широкозахватный узел V-Spread: оснащен дисковым разбрасывателем с двумя V-образно расположенными дисками (Ø 1100 мм) и четырьмя регулируемыми лопастями.
• Электроника: оборудование ISOBUS.
