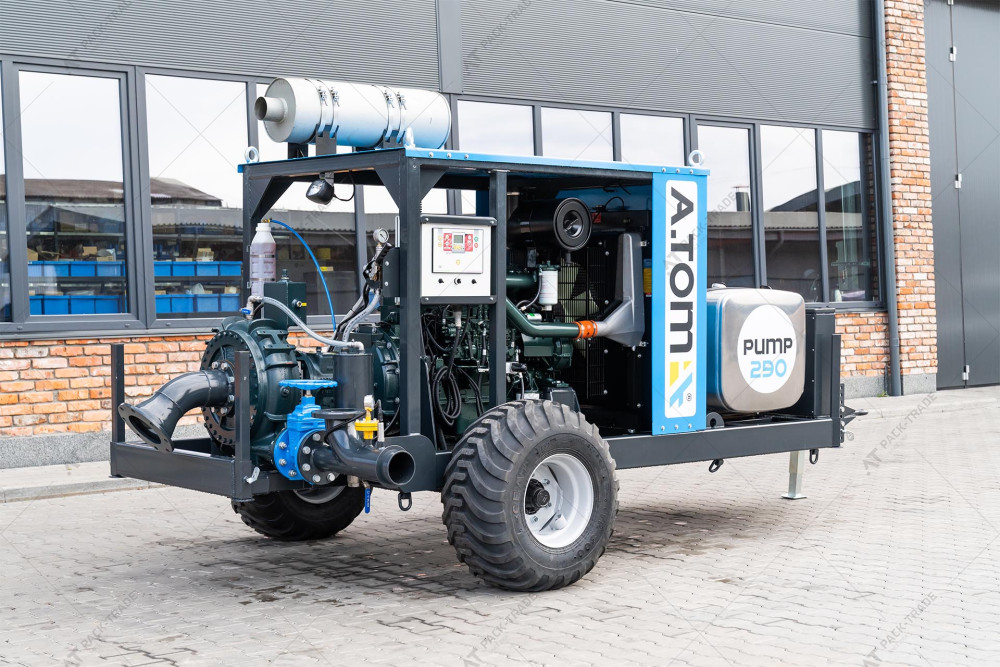

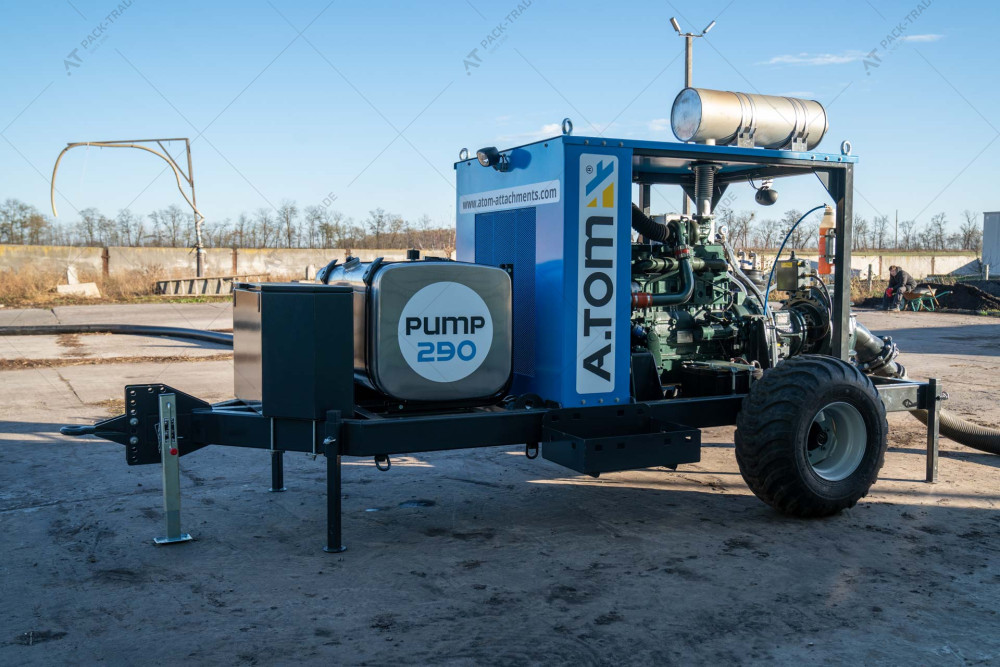

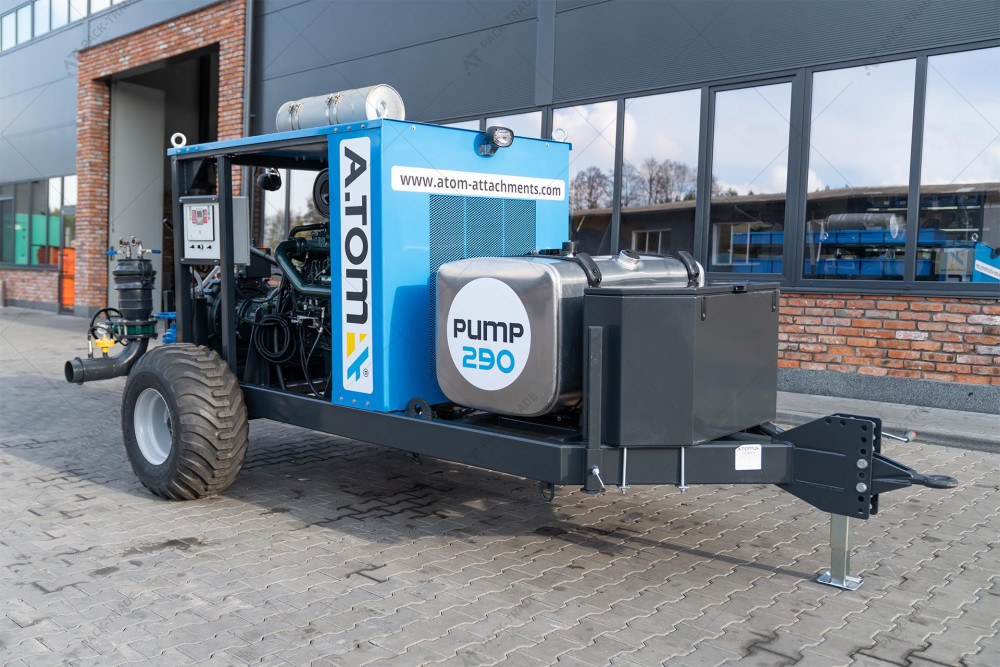

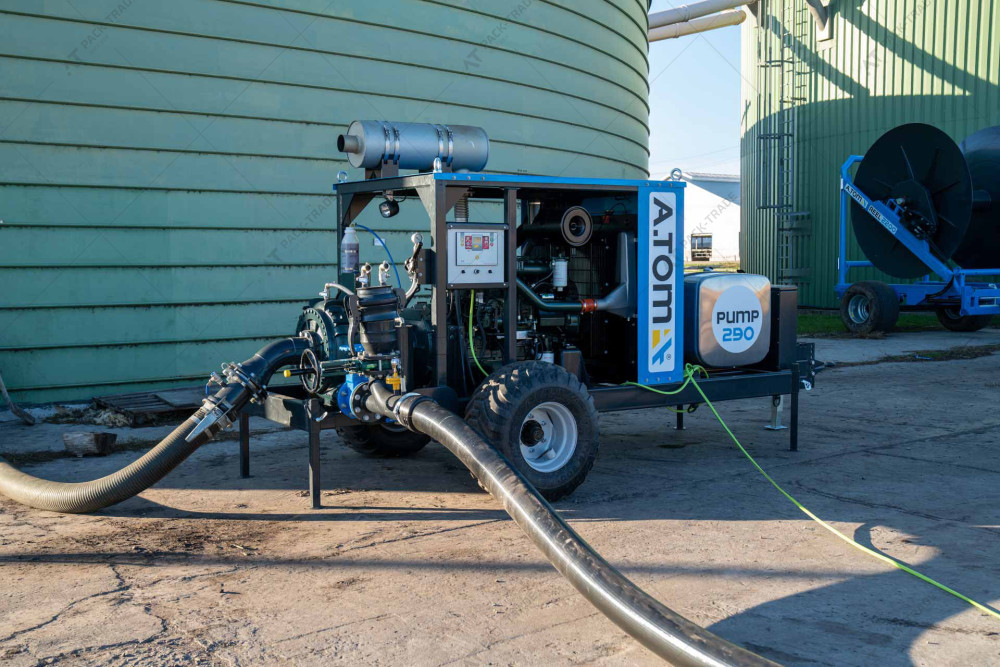

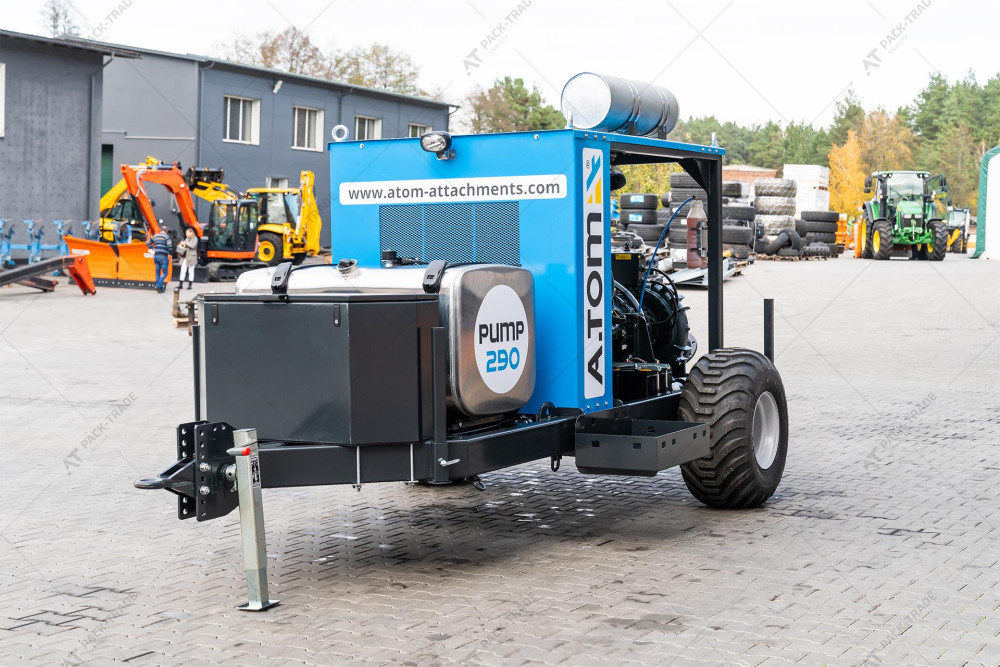

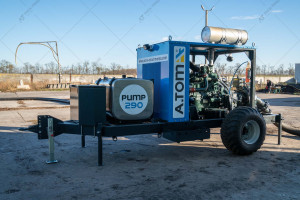

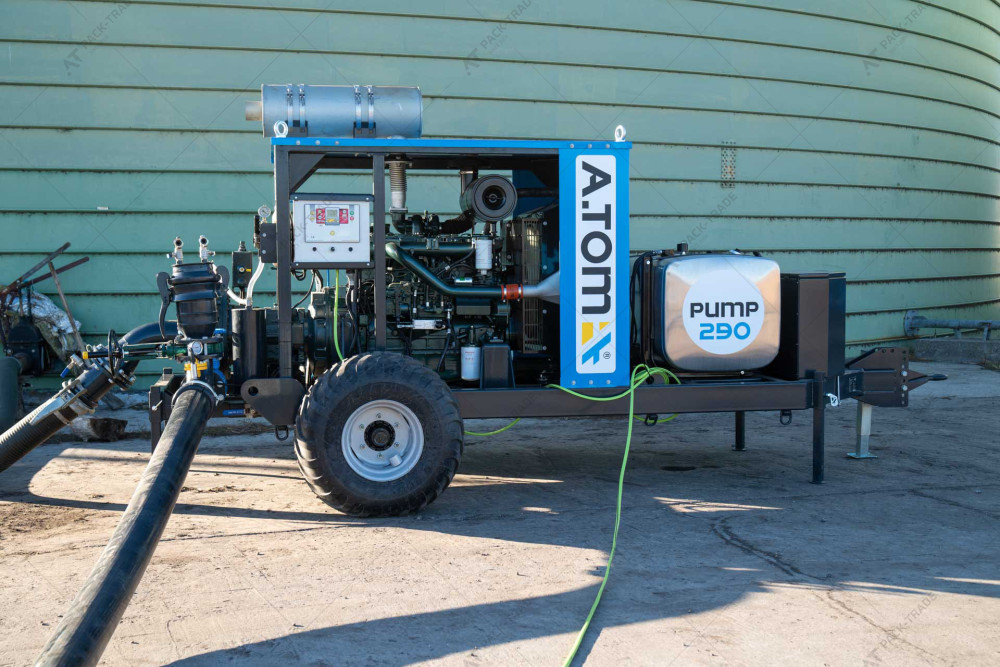

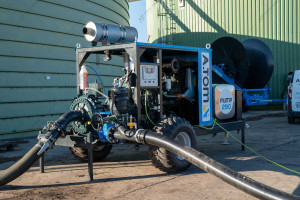

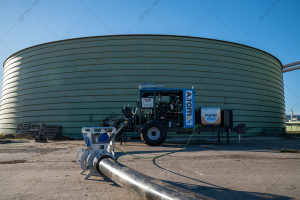

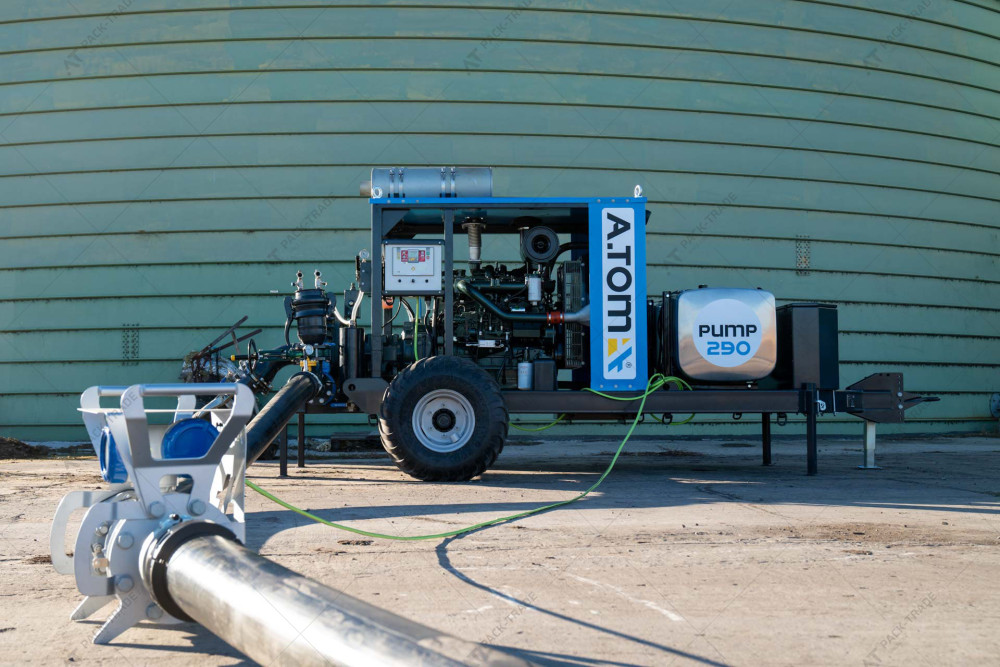

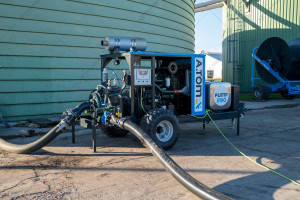

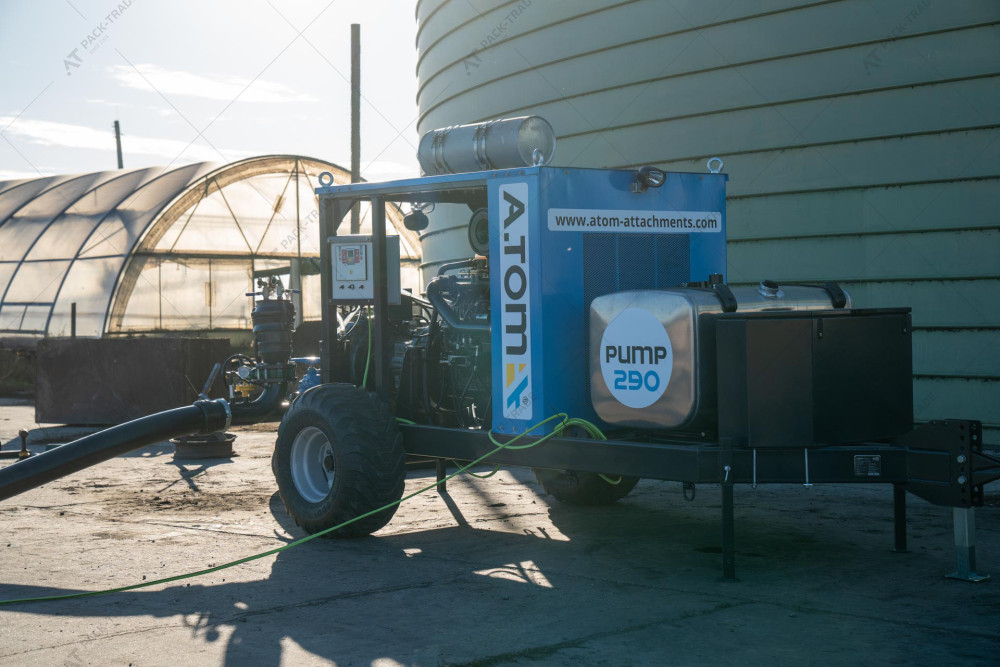

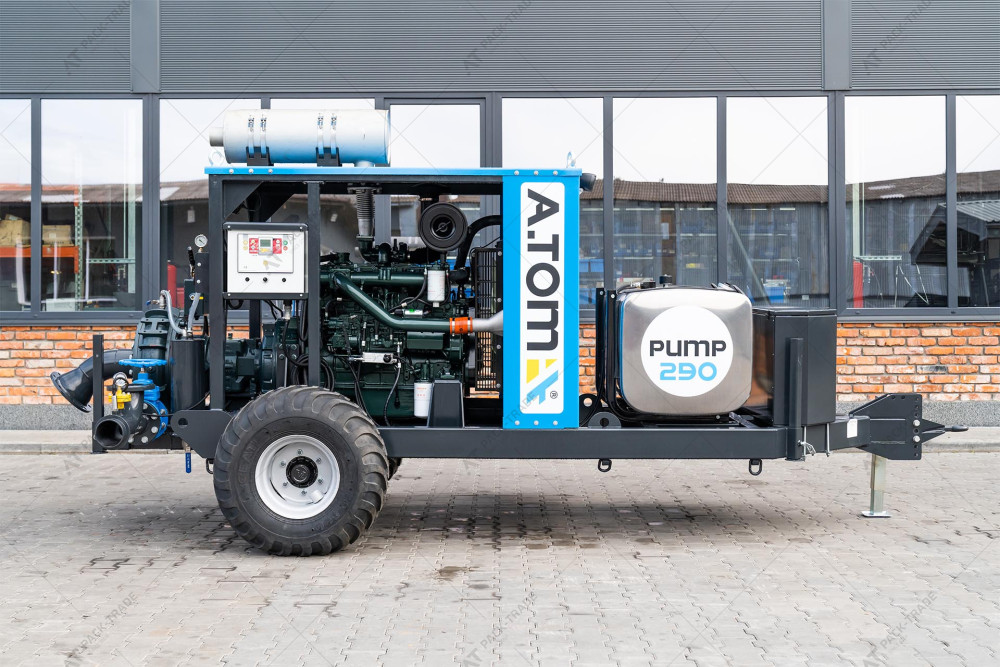

Насосна станція для рідких органічних добрив - А.ТОМ PUMP 290 (4NHTB19)

Приклад комплектації насосної станції A.TOM PUMP 290:

• Насос Сornell 4NHTB19
• Дизельний двигун DOOSAN PU086TI (213 кВт; 290 к.с. при 2200 об / хв)

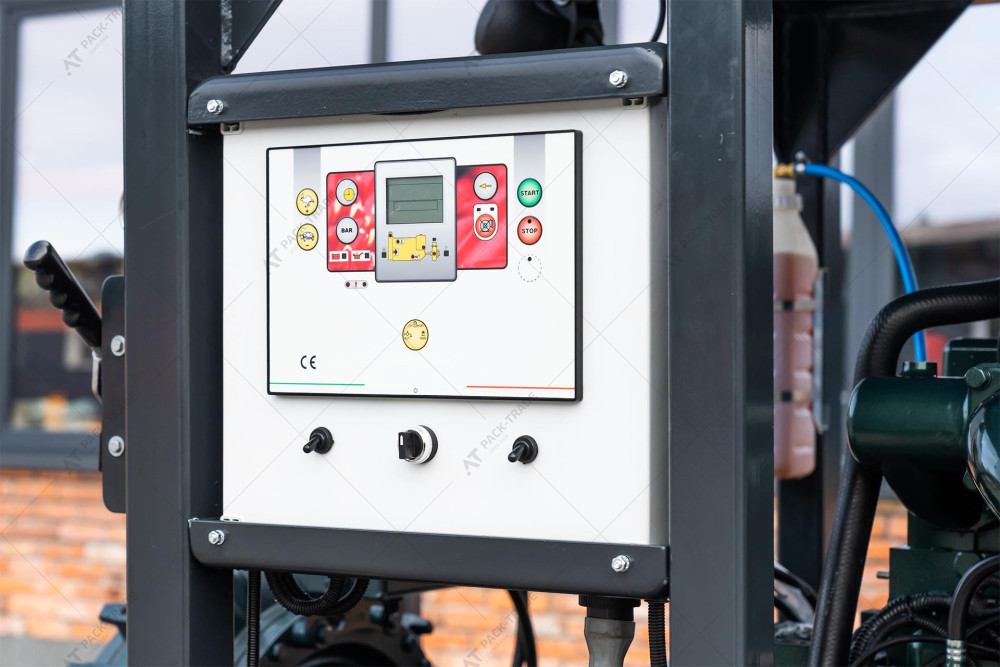

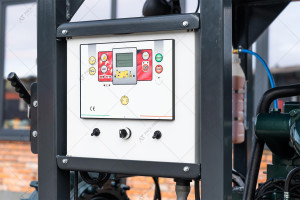

• Панель управління
• Глушник
• Акумулятор (12 В) – 2 шт.
• Паливний бак стандартним обсягом 560 л
• Генератор
• Радіатор збільшеного обсягу
• Вентилятор збільшеної продуктивності
• Фільтри грубого і тонкого очищення палива
• Одноосьове шасі
• Посилена несуча рама.

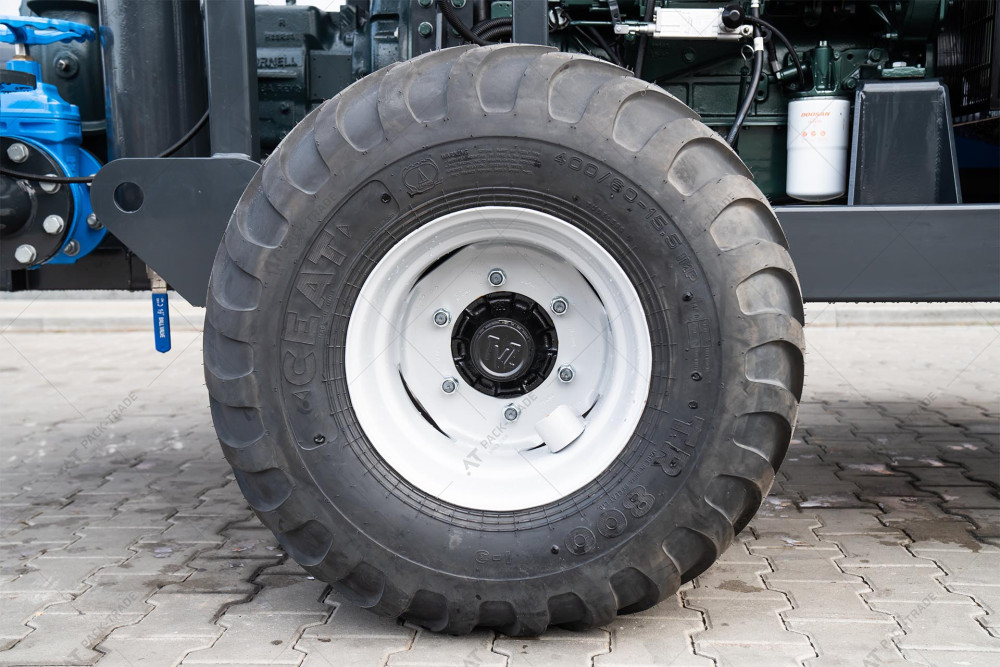

• Посилені колеса великих розмірів, що знижує наслідки буксирування в жорстких умовах по бездоріжжю.

Системи і датчики:

• Реле тиску на виході насоса
• Аварійний датчик тиску масла
• Аварійний датчик температури охолоджуючої рідини
• Аналоговий датчик покажчика температури охолоджуючої рідини
• Манометр з мембранним розподільником на виході з насоса

Характеристики відцентрового насоса Сornell 4NHTB19:

• Вхід Bauer 5 "(127 мм), вихід 4" (101.6 мм)
• Вакуумна система – електричний вакуумний насос 12 (24) V
• Допустимий розмір включень – 76 мм
• Продуктивність – 50-400 м3 / год
• Напір – 60-140 м
• Система Run-Dry ™ від Cornell – для роботи насоса в сухому режимі з подачею мастила в зону торцевого ущільнення
• Технологія CYCLOSEAL® – запобігає потраплянню сторонніх частин на торцеве ущільнення

Переваги відцентрового насоса Cornell 4NHTB19:

• Запатентований дизайн Cycloseal®.
• Міцна конструкція.
• Опція RunDry™ (можливість безстрокової роботи в сухому стані).
• Redi-Prime® для повністю автоматичної заливки.

1. Гарантована міцність та надійність

Особливості довкілля та умов, у яких працює станція, вимагають достатньої міцності конструкції та довговічності зовнішнього покриття. Для цього в побудові корпусу станції використовується високоякісна конструкційна сталь марки S355 J2, а для фарбування виробу застосовується порошкове полімерне покриття, стійке до різних чинників в умовах агресивного середовища. Конструкція насосно-дизельної станції A.TOM PUMP 290 передбачає наявність транспортувальних коліс для переміщення між гноєсховищами, а також між фермами. Для зручності та надійності транспортування обладнання оснащується посиленими ступицями та колесами великих розмірів.

2. Вісь «ADR»/«TVZ» (Італія)

Перевірені інтенсивною експлуатацією осі від італійського виробника «ADR»/«TVZ» – запорука стійкості та можливості переміщення станції дорогами сумнівної якості та навіть абсолютним бездоріжжям.

3. Монтажні петлі

Для безпечного та легкого навантаження і вивантаження за допомогою чалок у корпусі станції передбачені монтажні петлі.

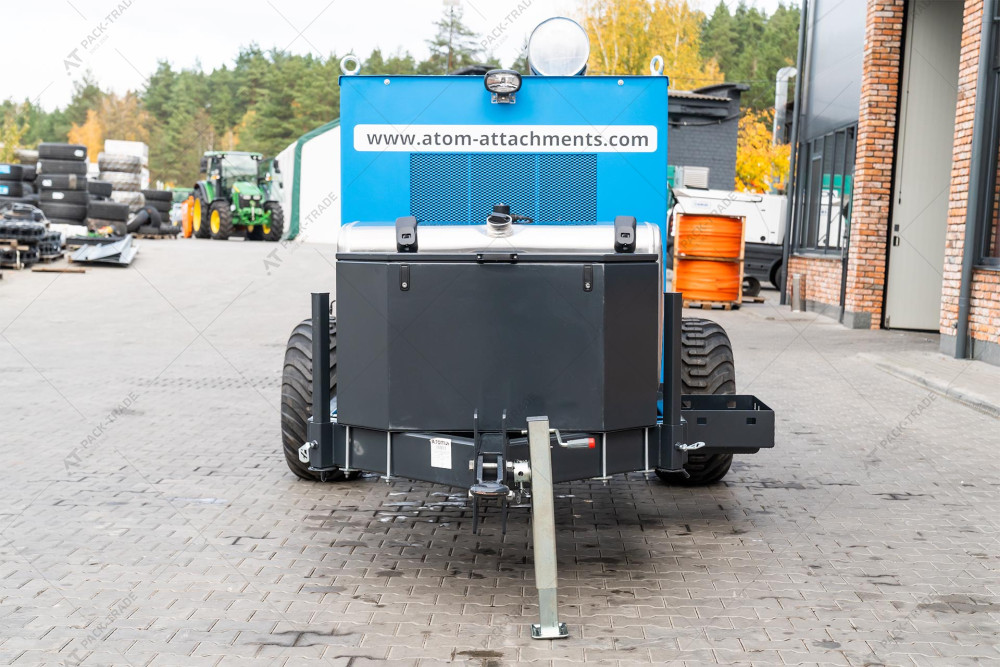

4. Стабілізувальні стійки

Стабілізуючі металеві опори зручно опускаються і піднімаються. У розкладеному стані фіксуються шплінтом у вертикальному положенні. Вони забезпечують підняття станції та закріплення на певній висоті під час агрегатування з трактором для транспортування, а також для фіксації в безпечному положенні під час експлуатації агрегату.

5. Домкрат «Simol» (Італія)

Надійний і довговічний домкрат італійського виробництва спеціально підібраний для зручної та безпечної експлуатації станції. Разом зі стійками слугує для її підняття та закріплення на певній висоті для підключення до трактора, а також для фіксації обладнання після завершення роботи.

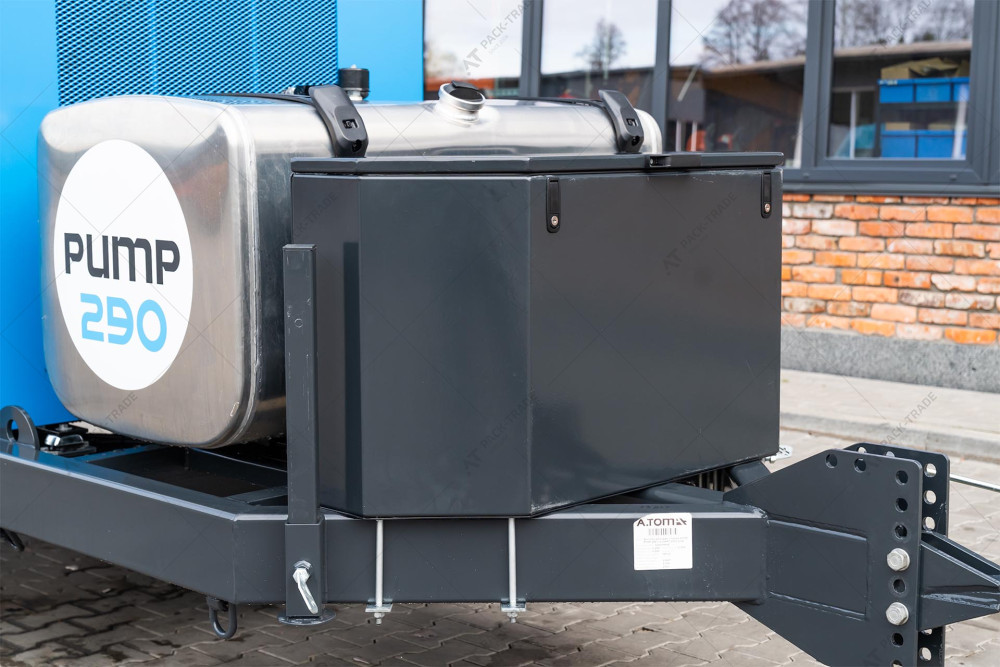

6. Ящик для інструментів

У передній рамі станції розташований зручний та місткий ящик для інструментів і запчастин.

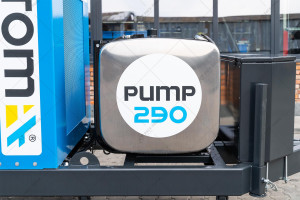

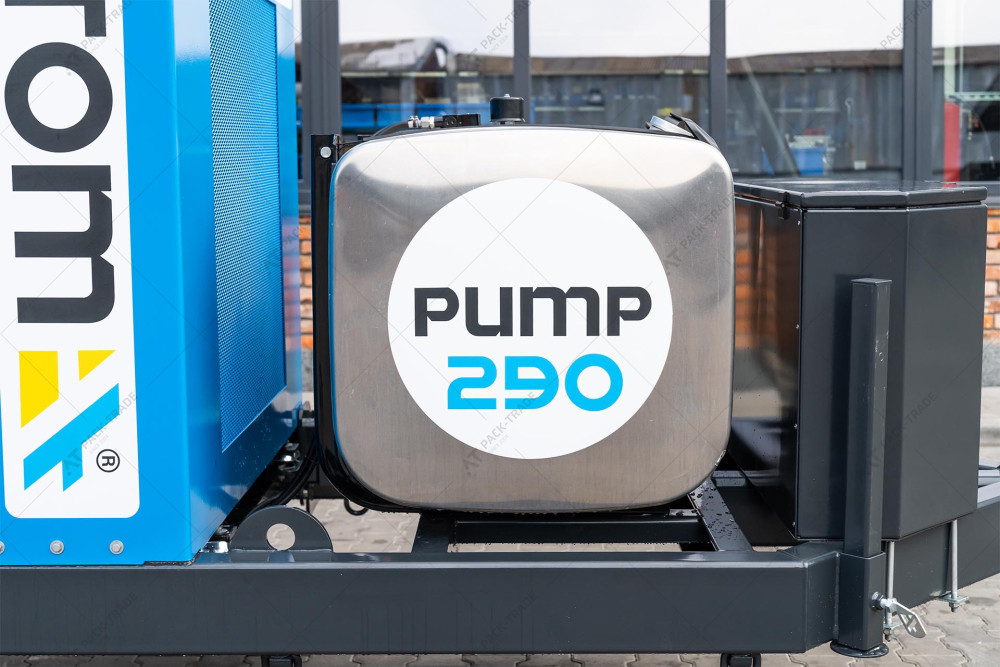

7. Паливний бак (Туреччина)

На рамі станції встановлено паливний бак з оцинкованої сталі стандартним об'ємом 560 л від турецького виробника.

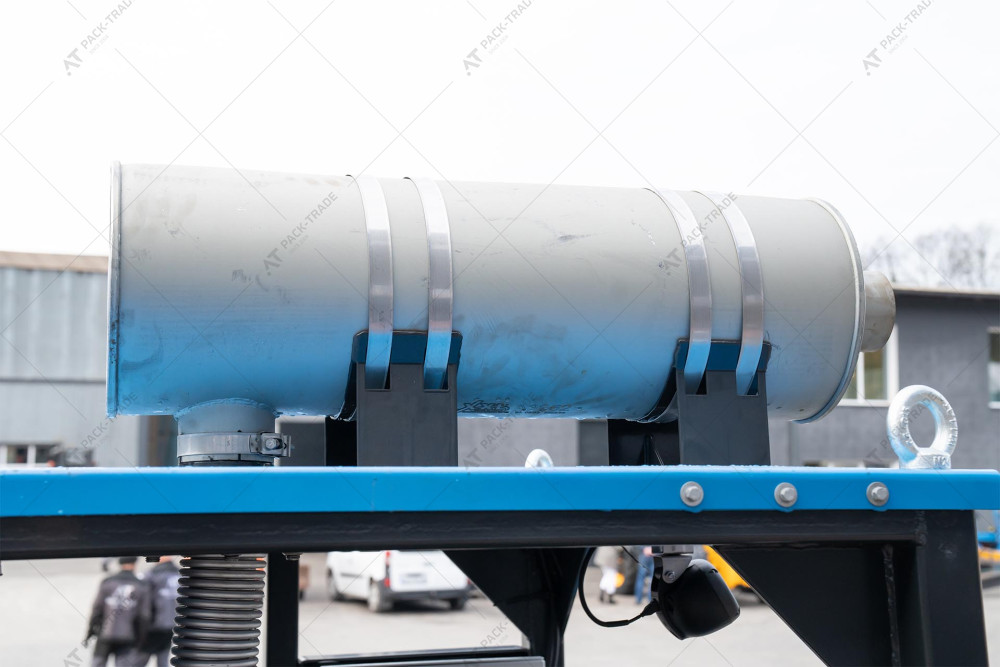

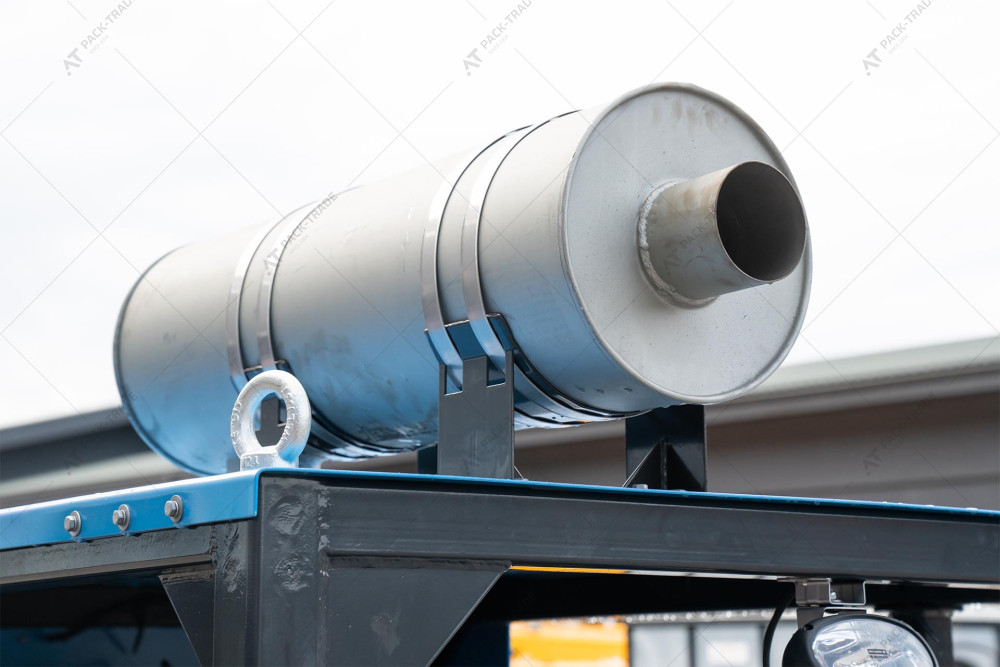

8. Глушник «Iveco» (Італія)

У верхній частині конструкції станції знаходиться оцинкований глушник італійського виробництва.

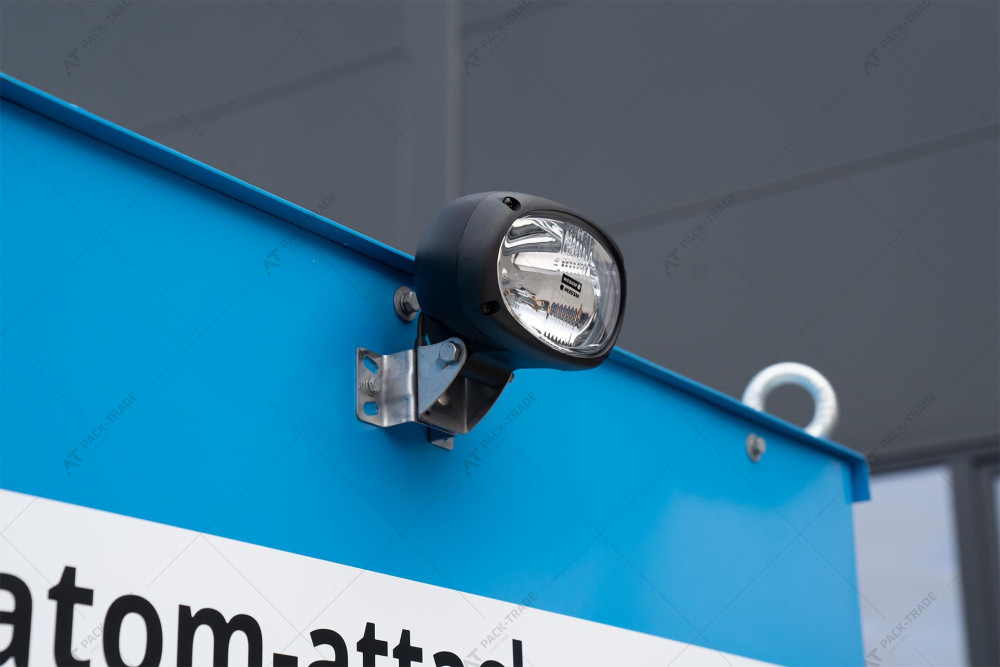

9. Освітлювальне обладнання

Для зручності роботи в темний час доби на даху станції встановлено два прожектори на телескопічних стійках.

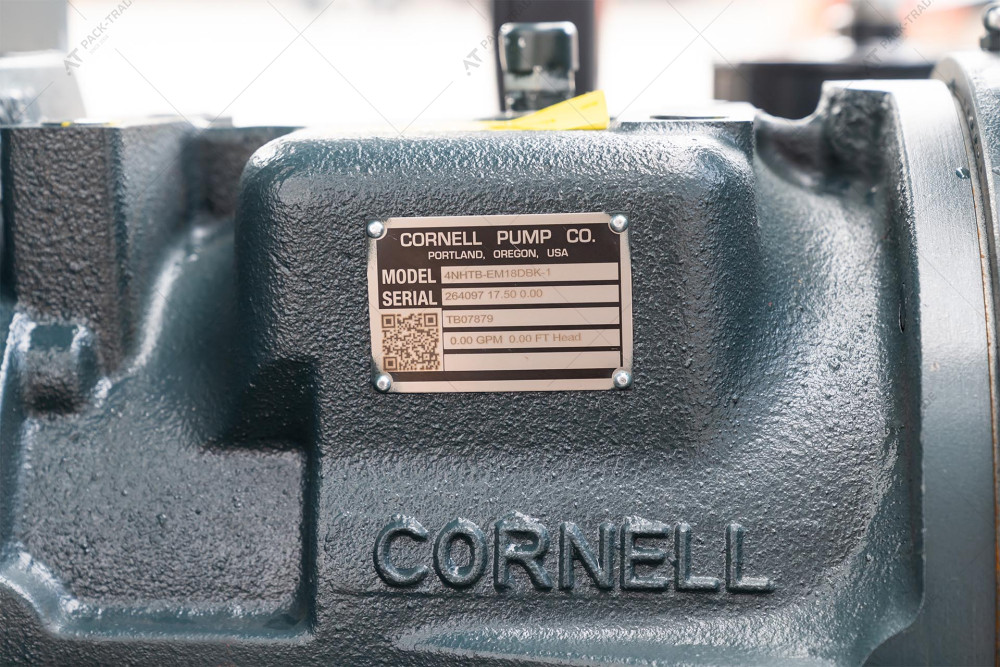

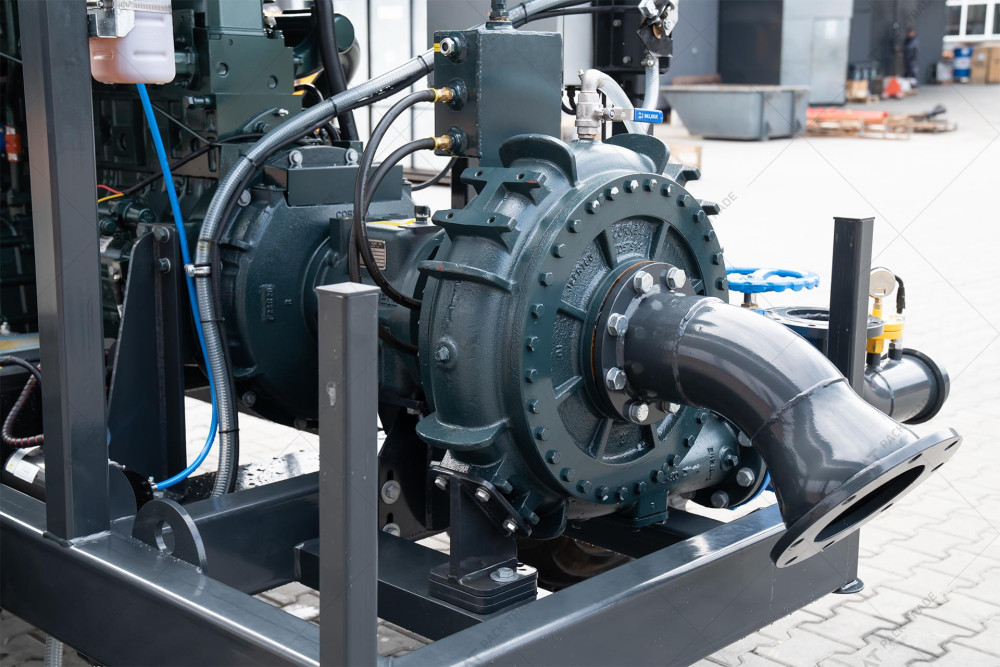

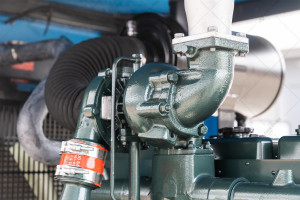

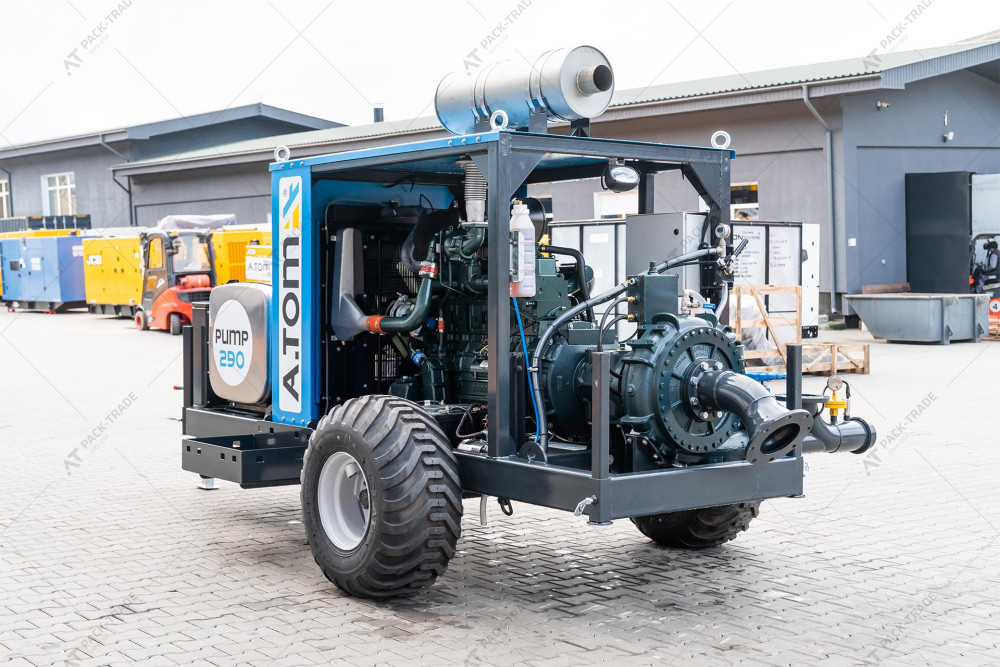

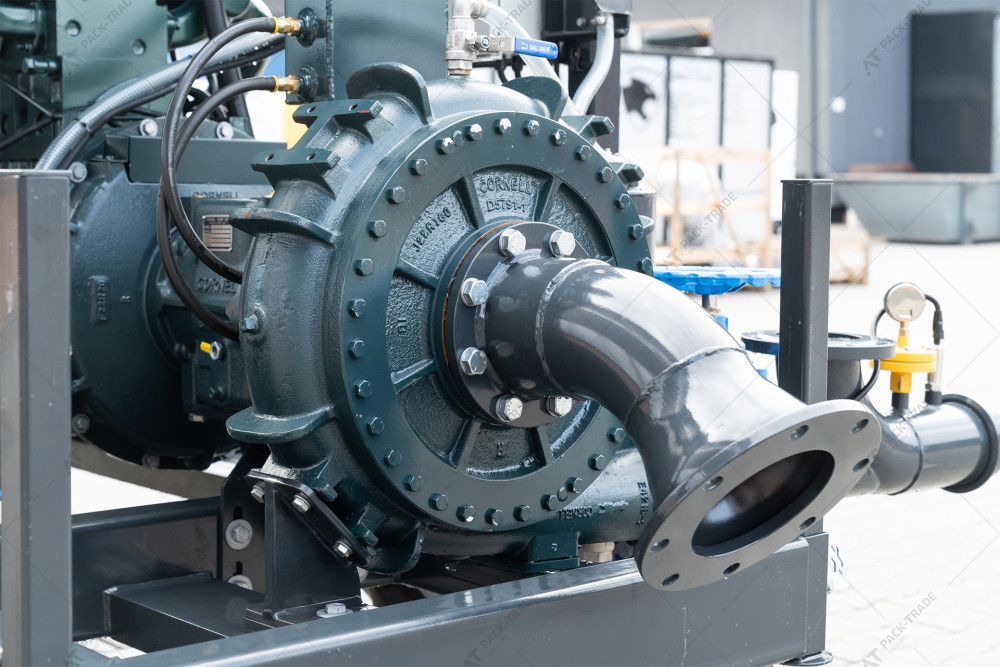

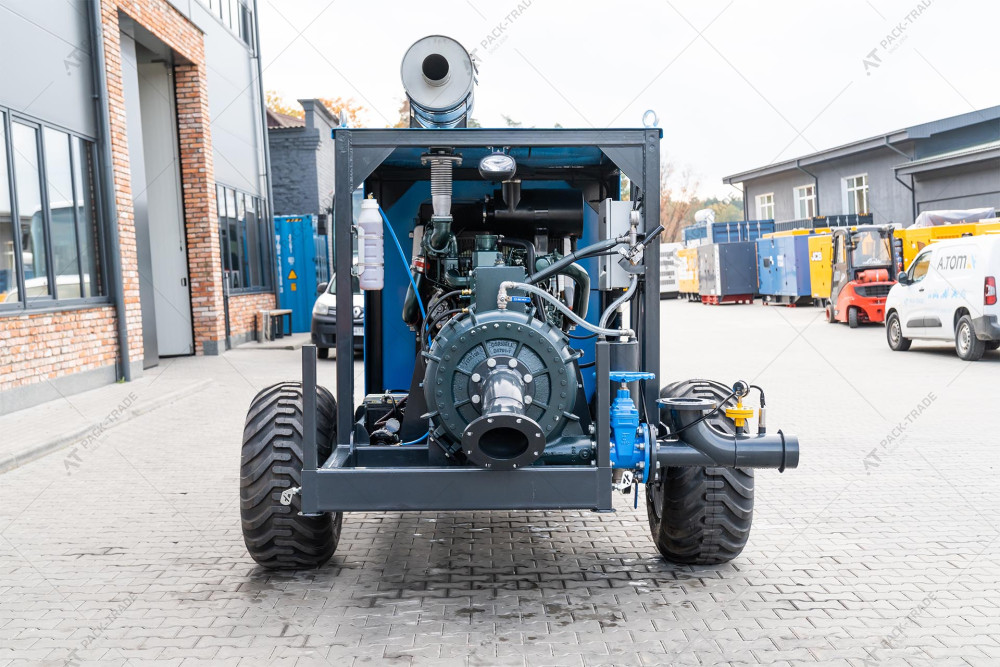

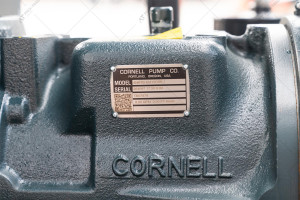

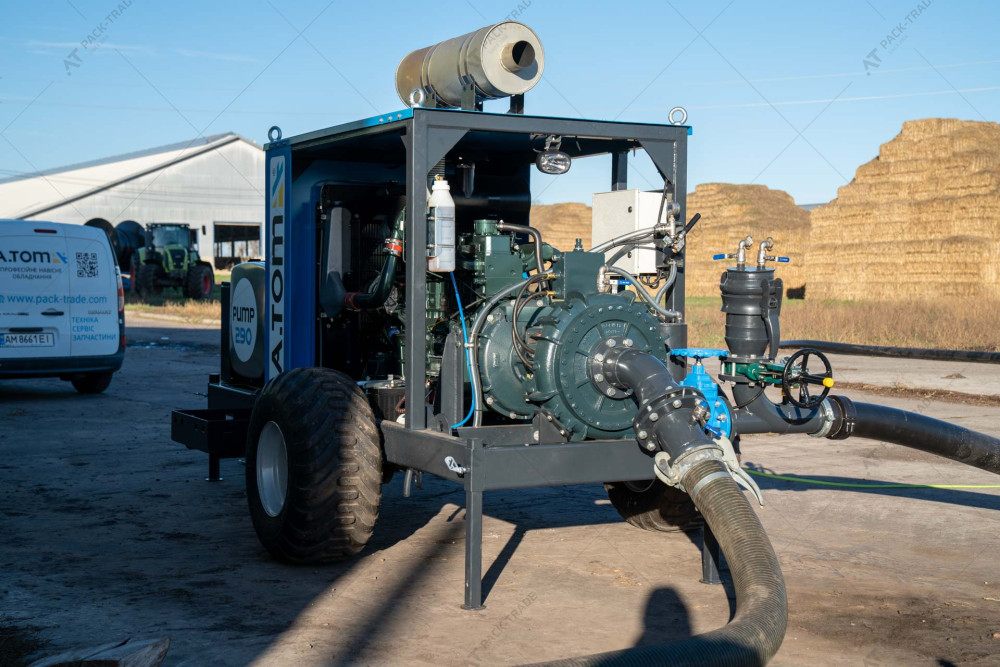

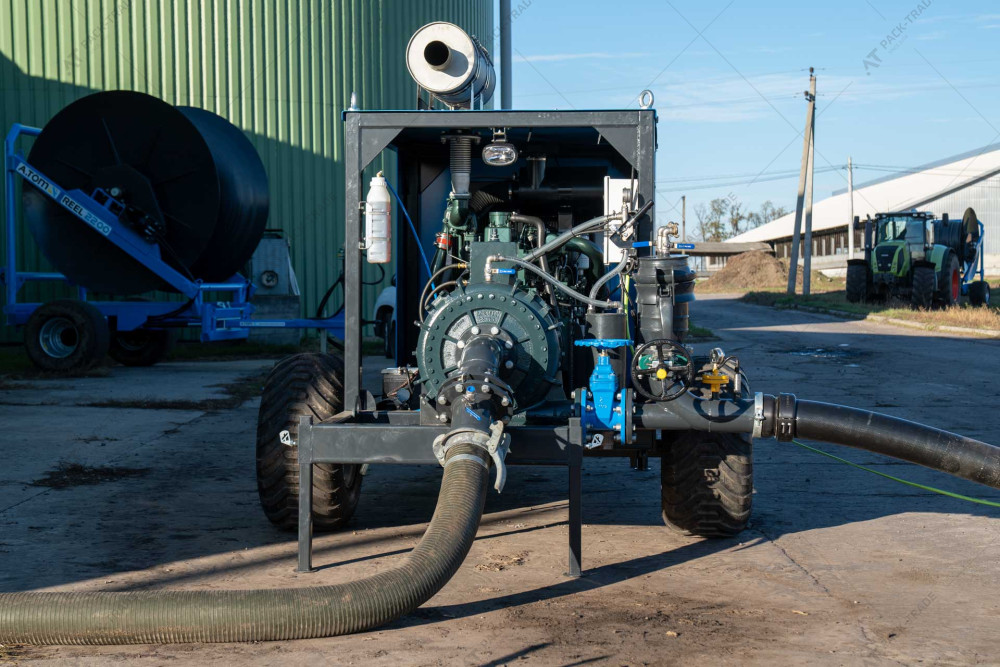

10. Насос «Сornell» (США)

Надпотужні насоси для перекачування рідкого гною від американського виробника Cornell Pumps Company виготовляються з високоякісної сталі та мають тверді торцеві механічні ущільнювачі для додаткової герметизації під час роботи в абразивних середовищах. Насоси оснащені системою Run-Dry™ – для роботи в сухому режимі з подачею оливи в зону торцевого ущільнення, а також запатентованою технологією CYCLOSEAL®, що запобігає потраплянню сторонніх часток на торцеве ущільнення.

11. Продувний фітинг

Застосовується для продування шлангів за допомогою продувної кулі, яка поміщається безпосередньо в продувний фітинг. Його основна перевага полягає в тому, що після закінчення процесу викачування для здійснення процесу продувки магістрального шланга немає потреби від'єднувати шланг від станції, і відповідно зі шланга не виливається гній.

12. Розширювальний бачок

Під час запуску станції та приведення насоса мастилом, що міститься в розширювальному бачку, тимчасово змащують сальники, доки гній або інша рідина, яку перекачують, не надійде в насос.

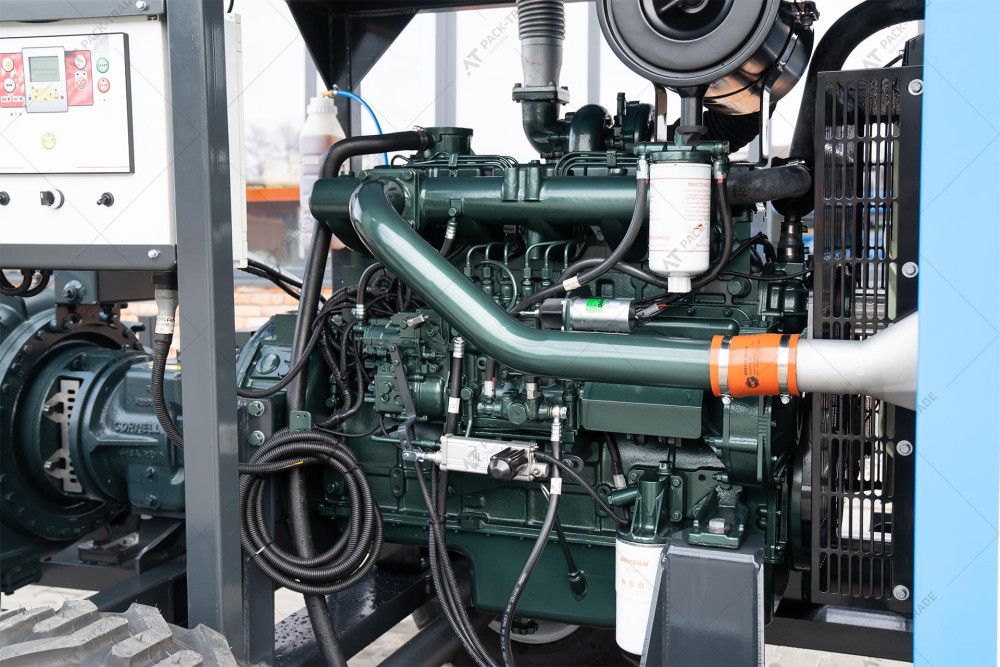

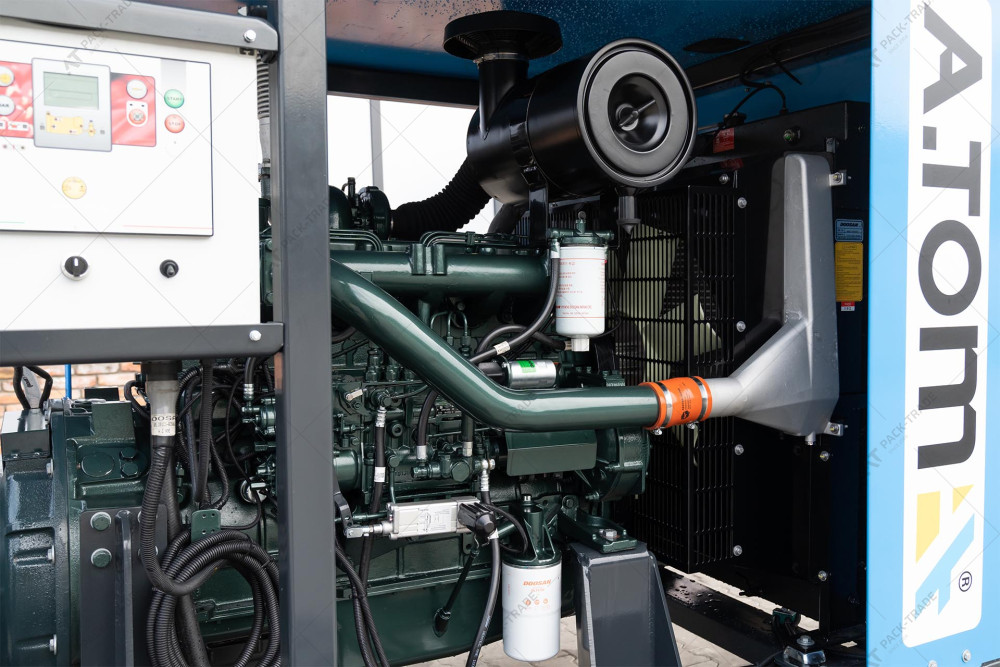

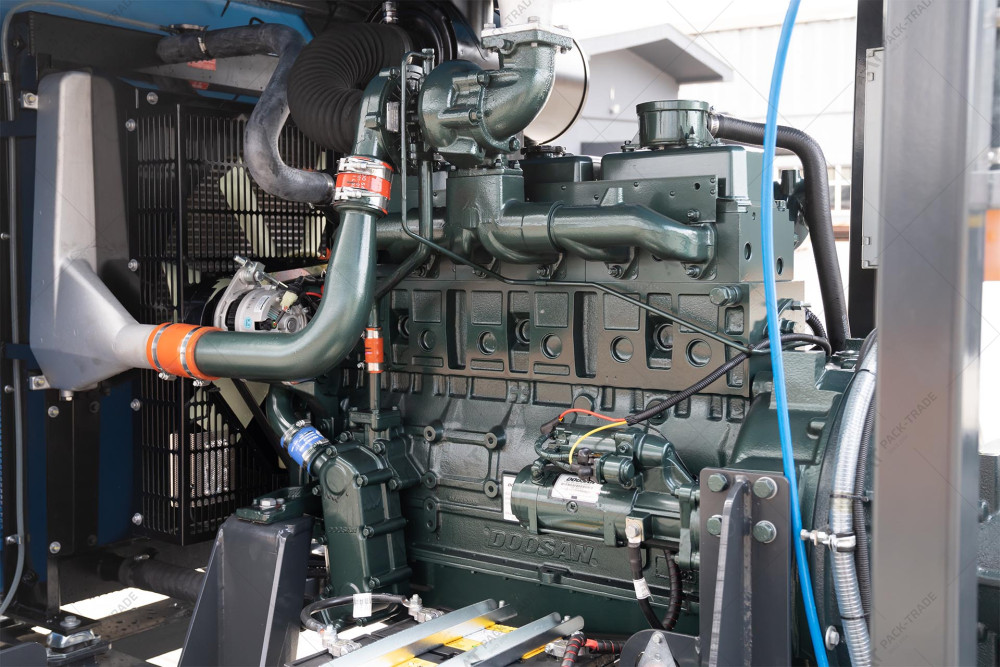

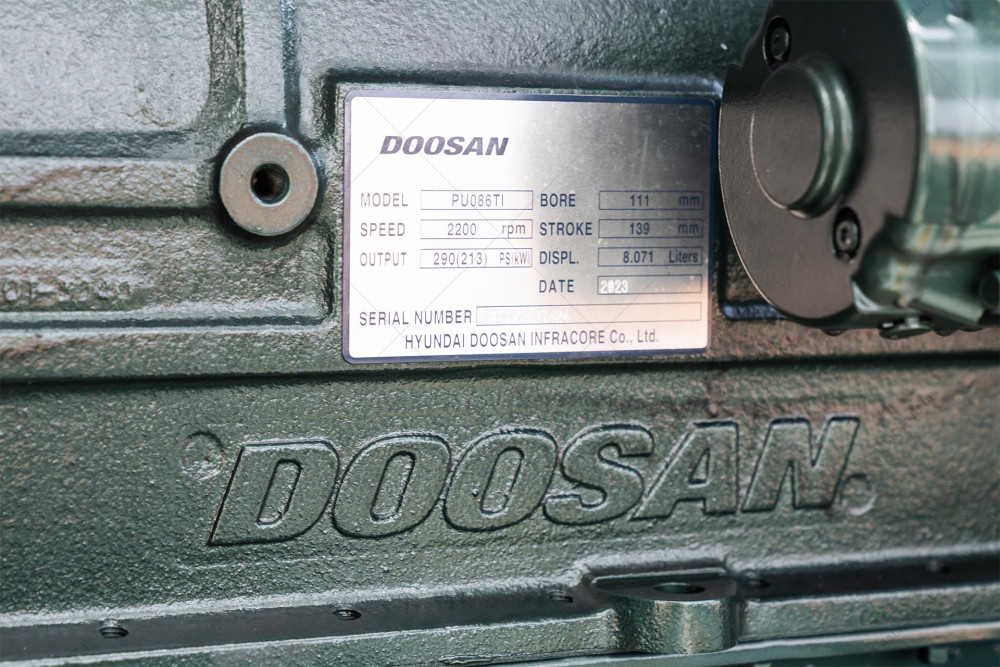

13. Дизельний двигун «DOOSAN» (Південна Корея)

Максимально продуктивний і надійний двигун моделі PU086TI потужністю 213 кВт - 290 к.с. (при 2200 об/хв) забезпечує безперервну роботу станції.

14. Радіатор збільшеного об'єму для охолодження турбіни



15. Повітряний фільтр Doosan



16. Паливний фільтр Doosan



17. Фільтр мастильний Doosan

18. Аккумулятор (12 В) - 2 шт.



19. Манометр із мембранним дільником на виході з насоса.



20. Реле контролю тиску на виході насоса (відсікач).



21. Вакуумний насос «Wallenstein» (Канада).

Вакуумний насос (24 V) виробництва канадського бренду забезпечує високу швидкість закачування, всмоктування на значну висоту, а також великий об'єм підкачування повітря.

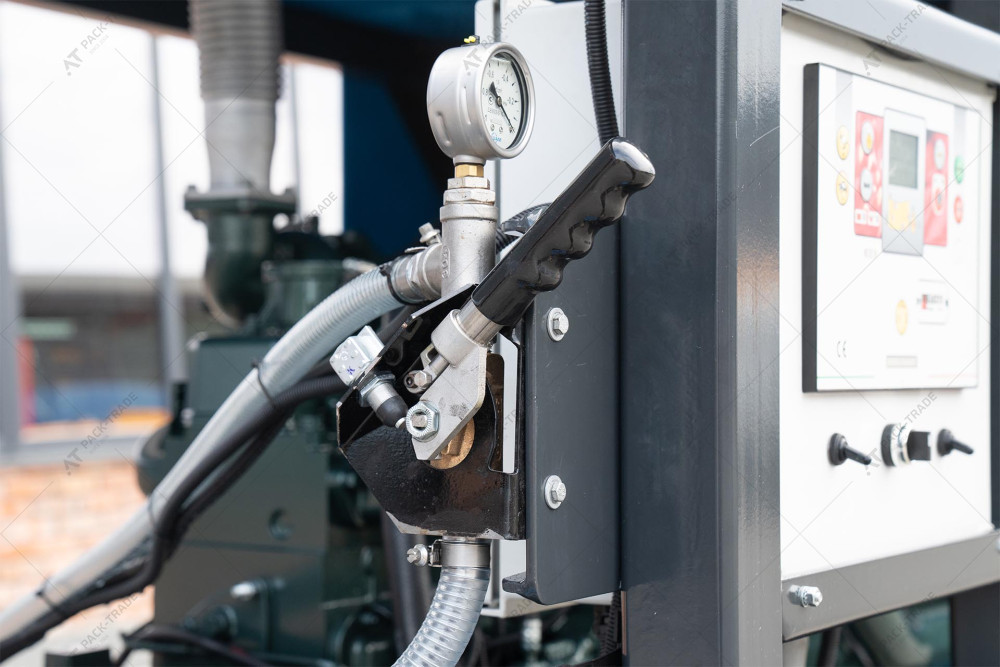

22. Ручний вакуумний насос «Rovatti Pompe» (Італія)

У деяких умовах під час закачування густого матеріалу зі значної глибини може знадобитися використання ручного вакуумного насоса. Ми застосовуємо ручний вакуумний насос від виробника спеціалізованого професійного обладнання – італійської компанії «Rovatti Pompe».

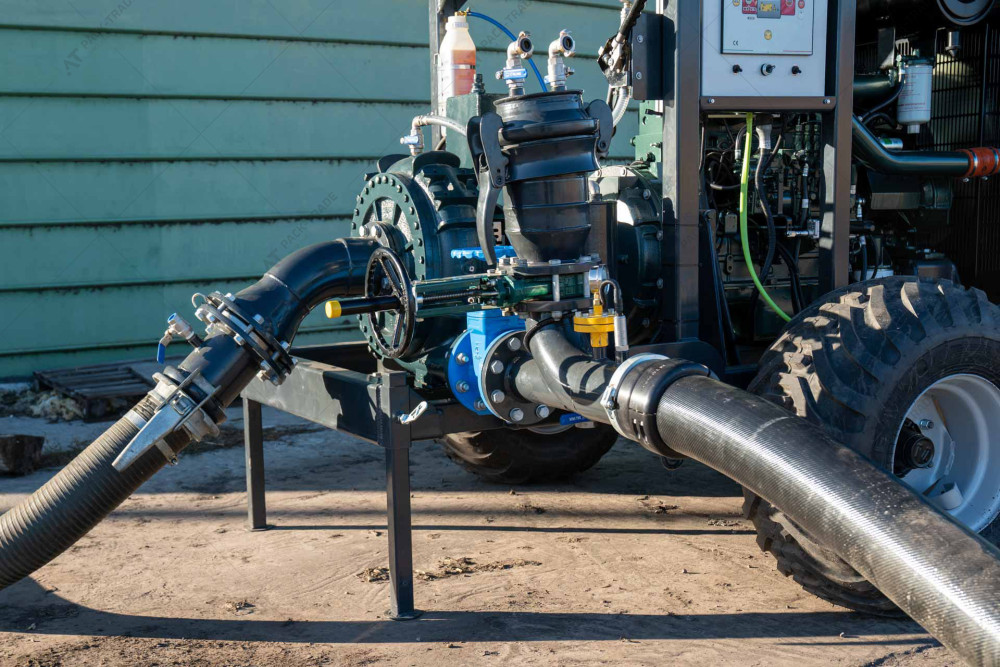

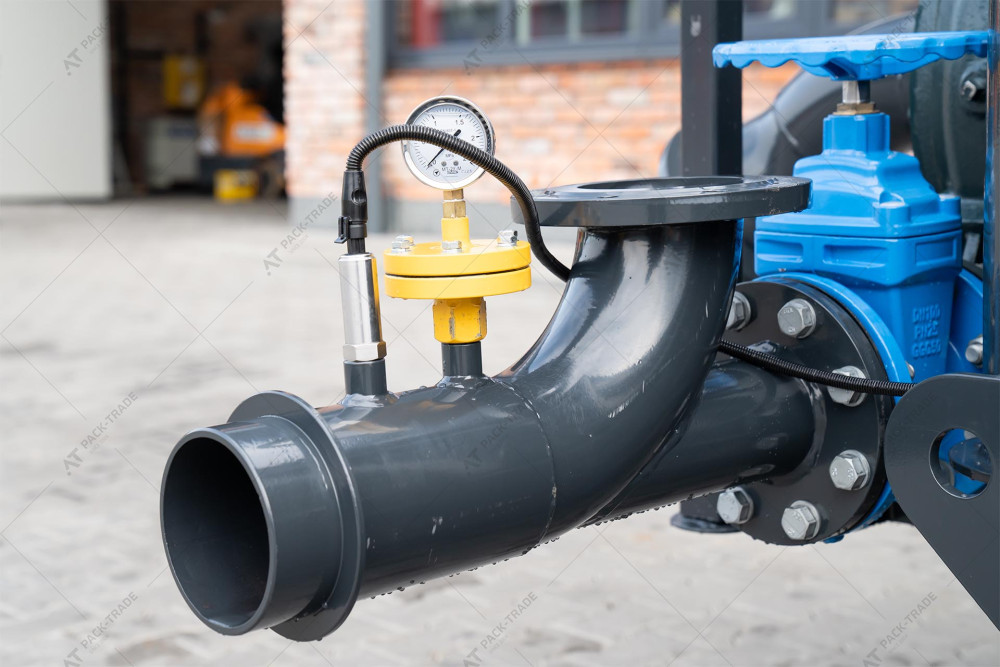

23. Запірна засувка «Ecoval» (Туреччина)

Регулювання потоку рідини і фіксація матеріалу, що подається в магістралі, здійснюється за допомогою запірної чавунної фланцевої засувки з гумовим клином від одного з найкращих турецьких виробників запірної арматури «Ecoval».

24. Мірний бачок із мастилом ємністю 3 л.
