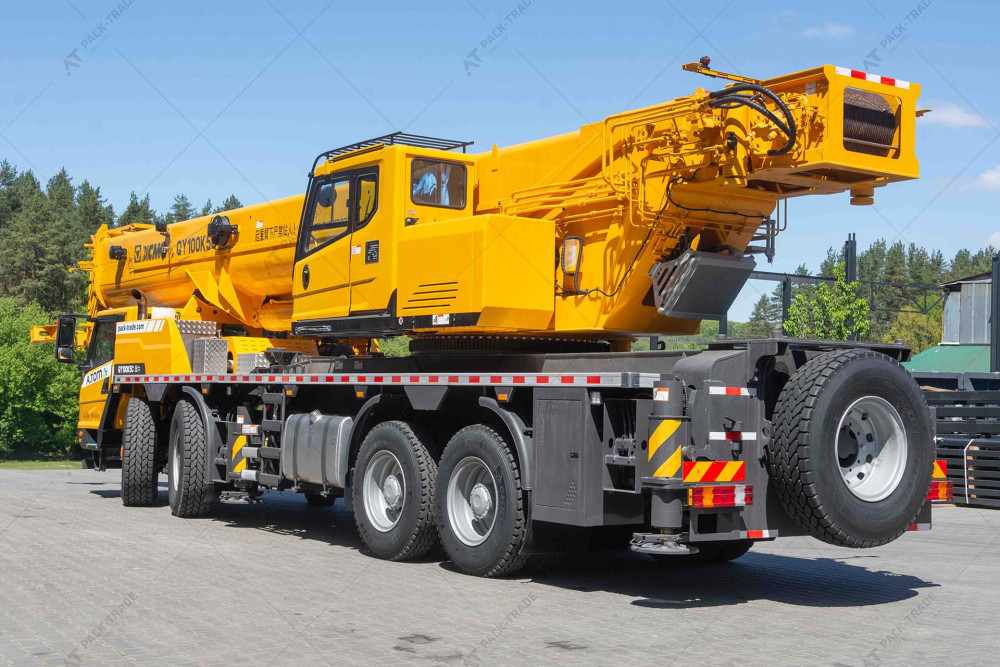

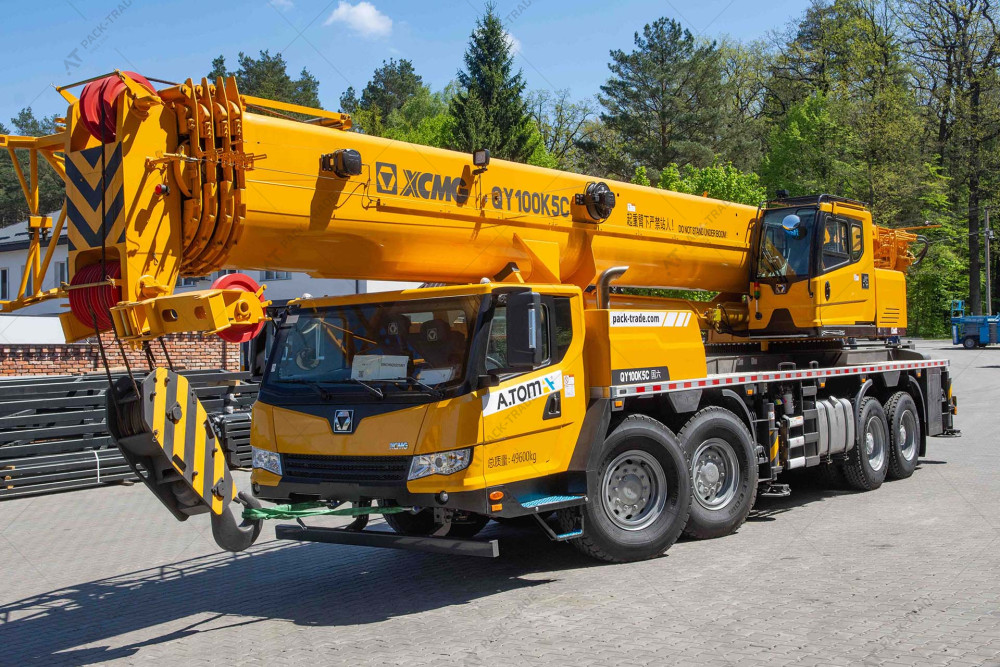

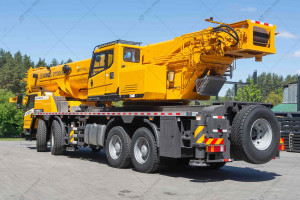

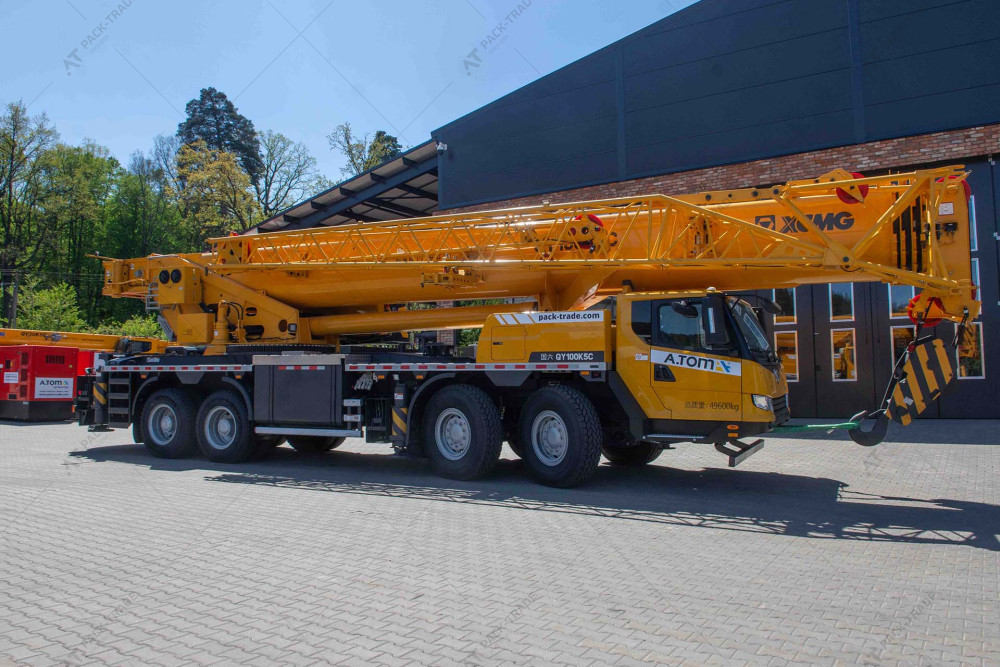

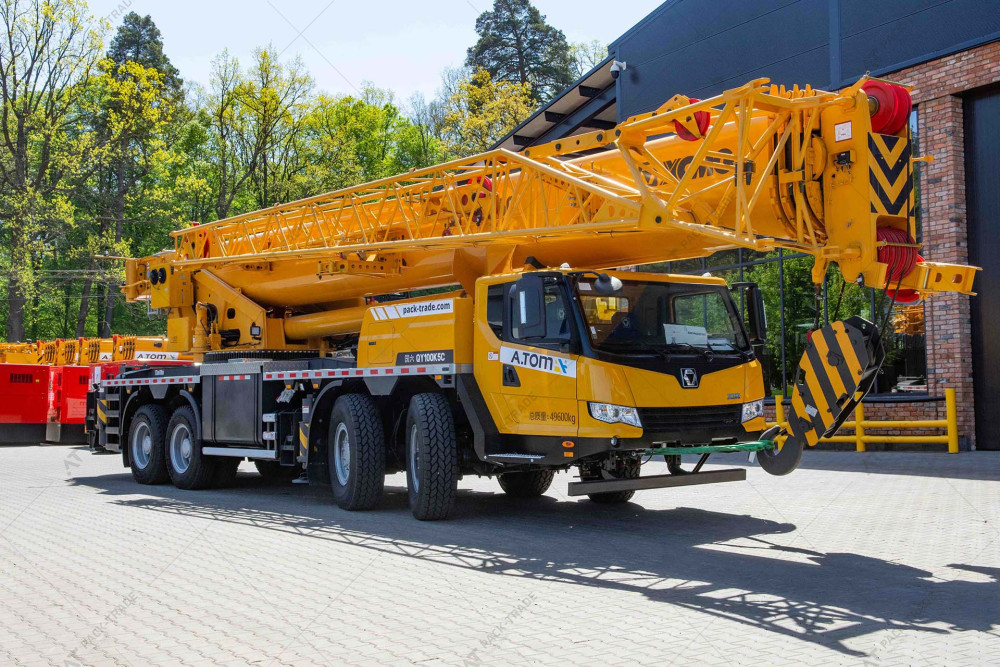

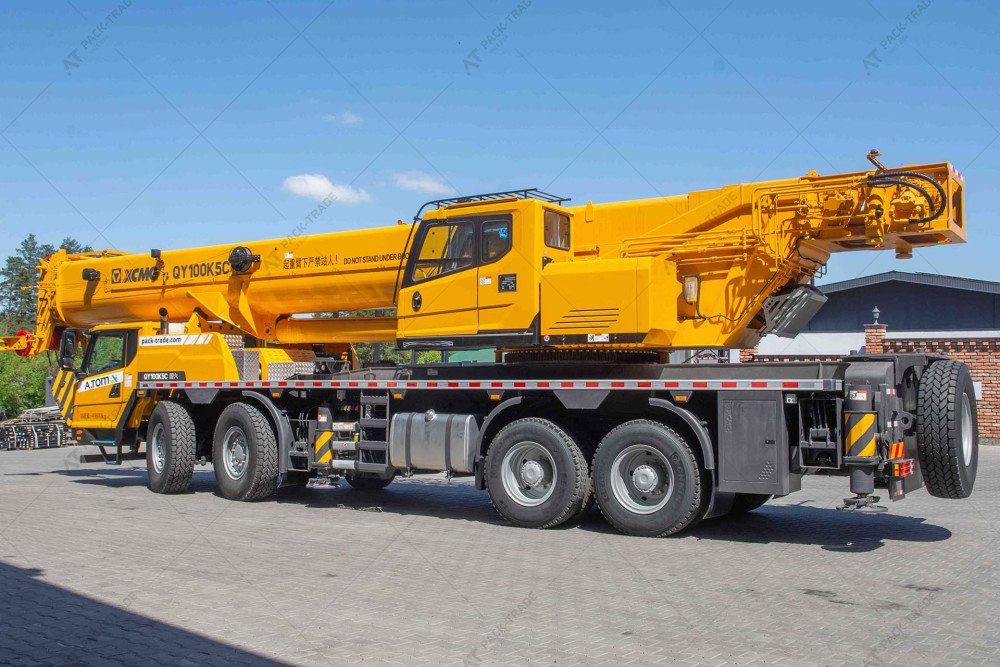

Автокран XCMG QY100K5C

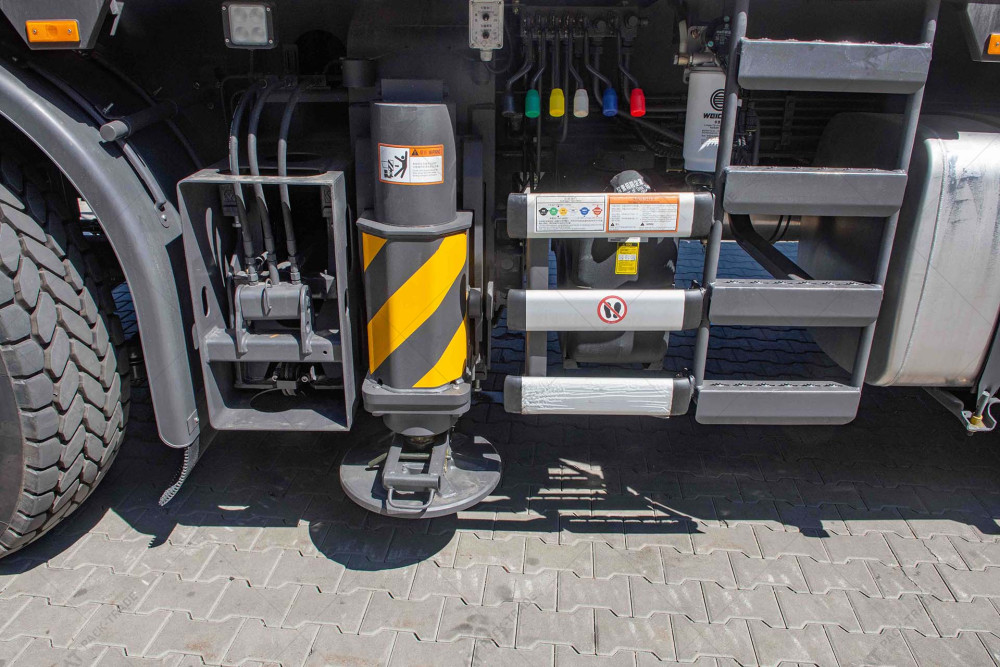

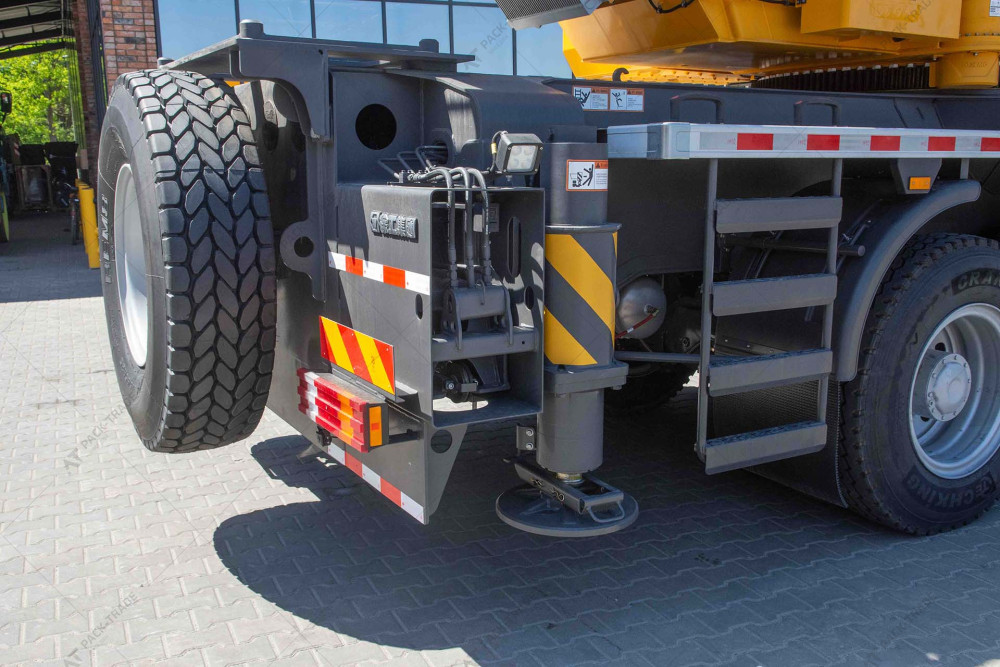

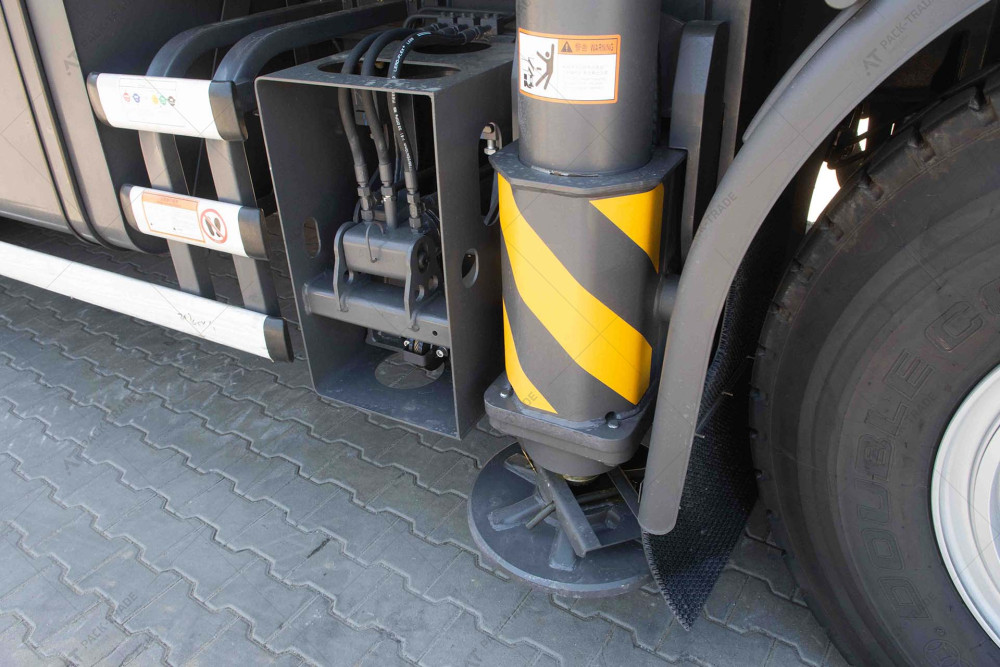

• Чотири виносні опори, розташовані за Н-подібною схемою, керуються гідравлічно за допомогою важелів керування.
• Використовуються двосекційні балки виносних опор.
• З кожного боку шасі розташовано важіль керування виносними опорами, а також рівень, світлодіодний ліхтар і кнопка вибору швидкості.
• Кожен гідроциліндр виносної опори оснащений зворотним клапаном, а кожен гідроциліндр домкрата — двостороннім гідравлічним клапаном.
• Діаметр опорної плити (п'яти) виносної опори: Ø450 мм.
• Реактивне зусилля на виносну опору за максимальної вантажопідіймальності: 827 кН.

WP10H400E62:

• рядний 6-циліндровий дизельний двигун із рідинним охолодженням та електронною системою керування виробництва Weichai;
• номінальна потужність: 294 кВт при 1900 об/хв.;
• максимальний крутний момент: 1900 Н·м при 1200–1300 об/хв.;
• максимальний еталонний крутний момент: 2067 Н·м;
• Ввдповідає екологічному стандарту China VI;
• місткість бака для AdBlue: 30 л;
• місткість паливного бака: 470 л.

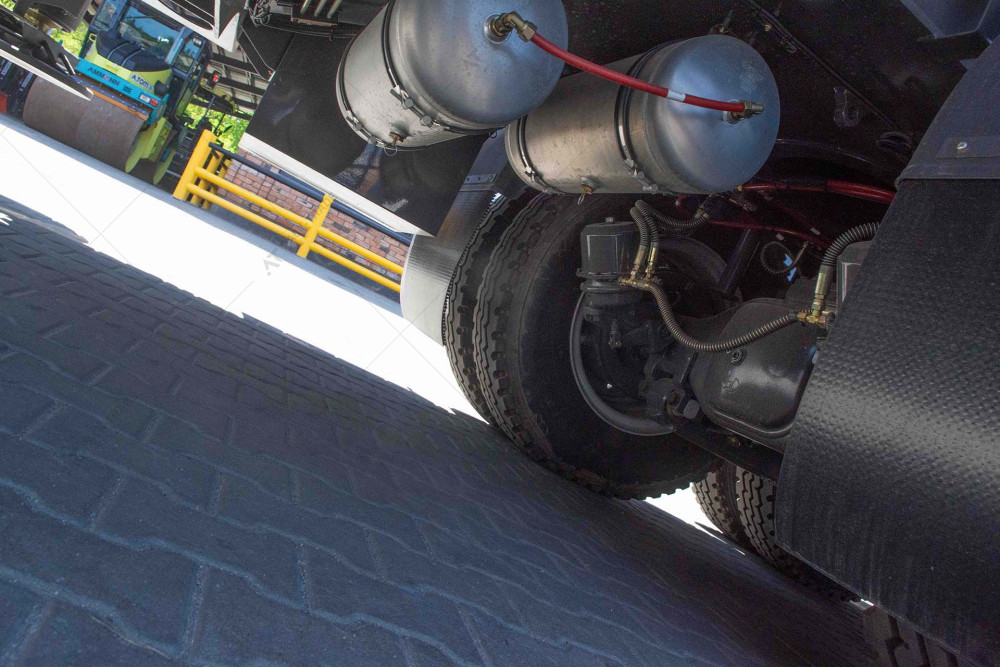

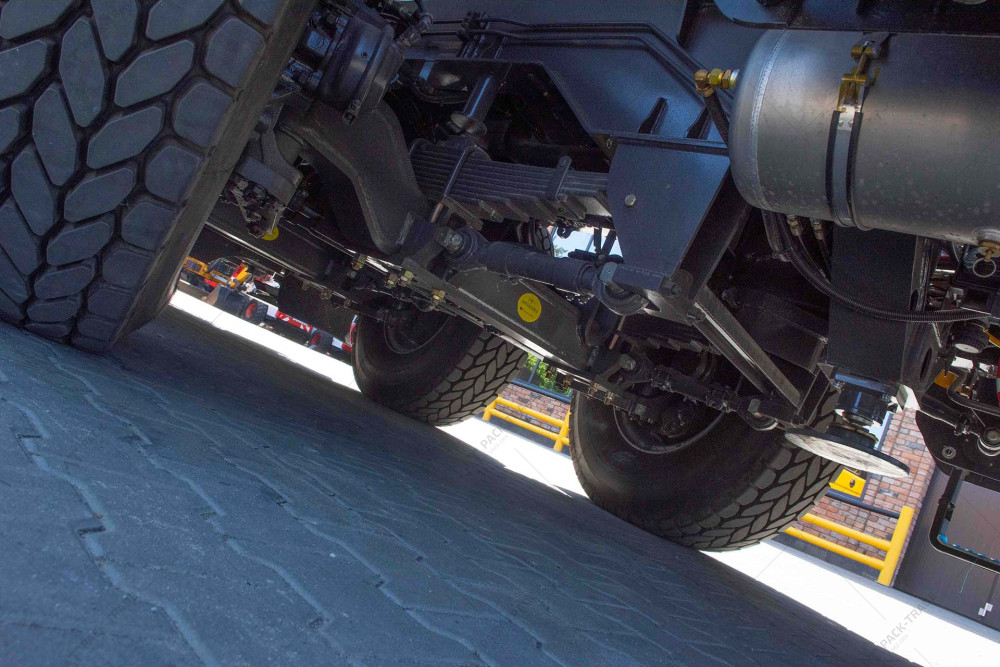

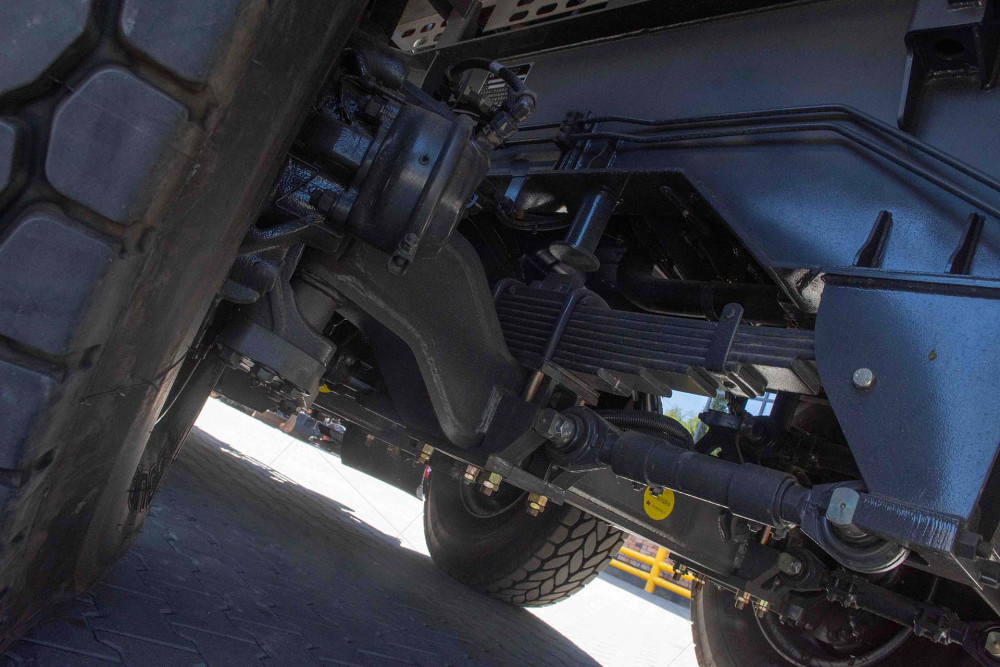

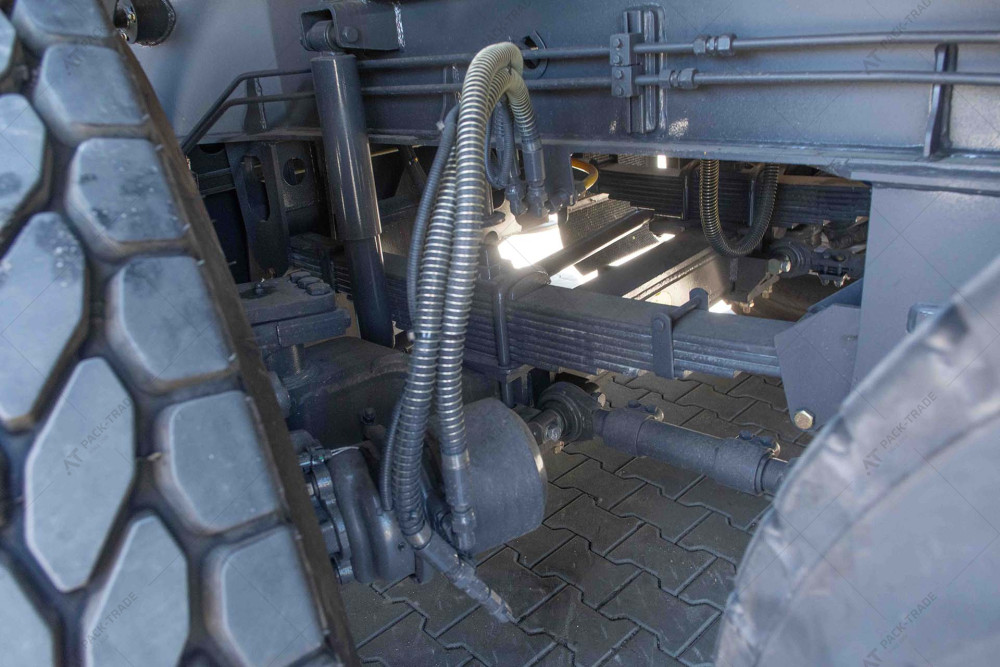

• Мости підвищеної міцності.
• 1-й і 2-й мости — керовані.
• 3-й і 4-й мости — ведучі.

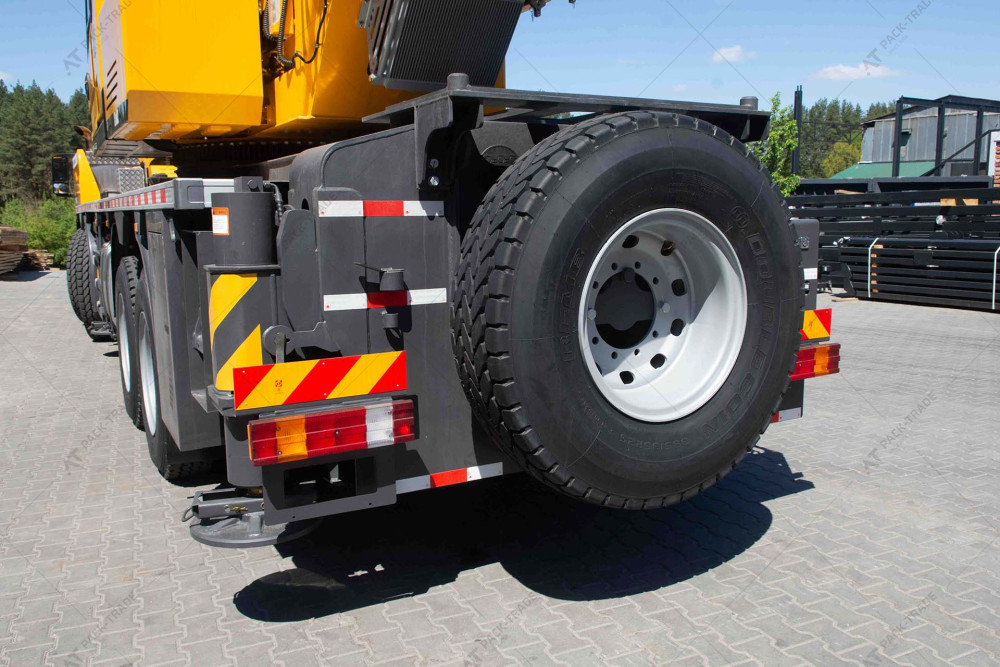

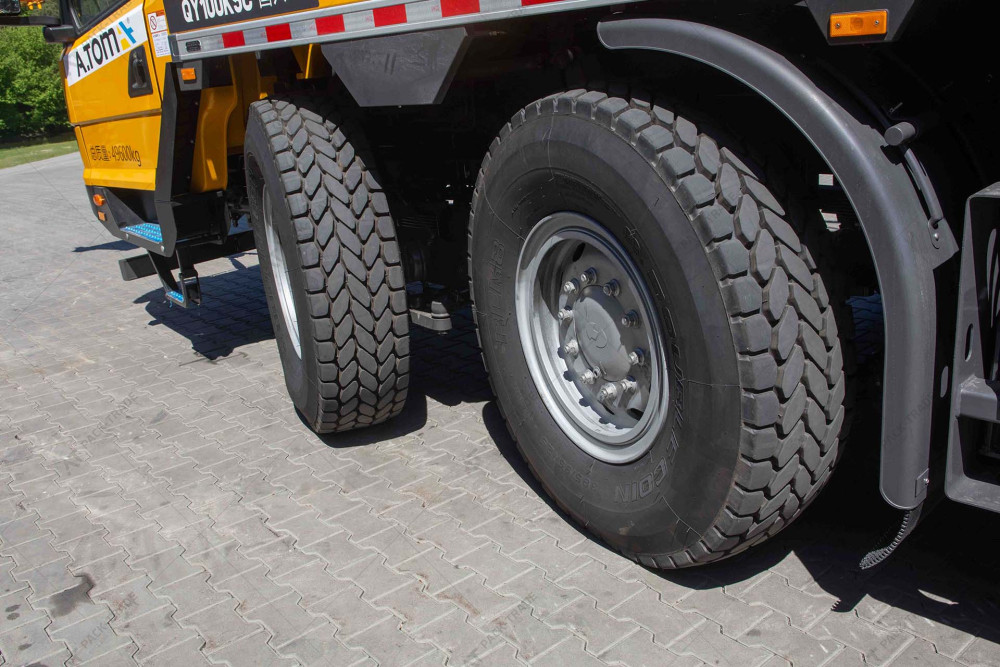

• Машина оснащена 12 шинами та 1 запасним колесом.
• На 1-му та 2-му мостах встановлено одинарні шини.

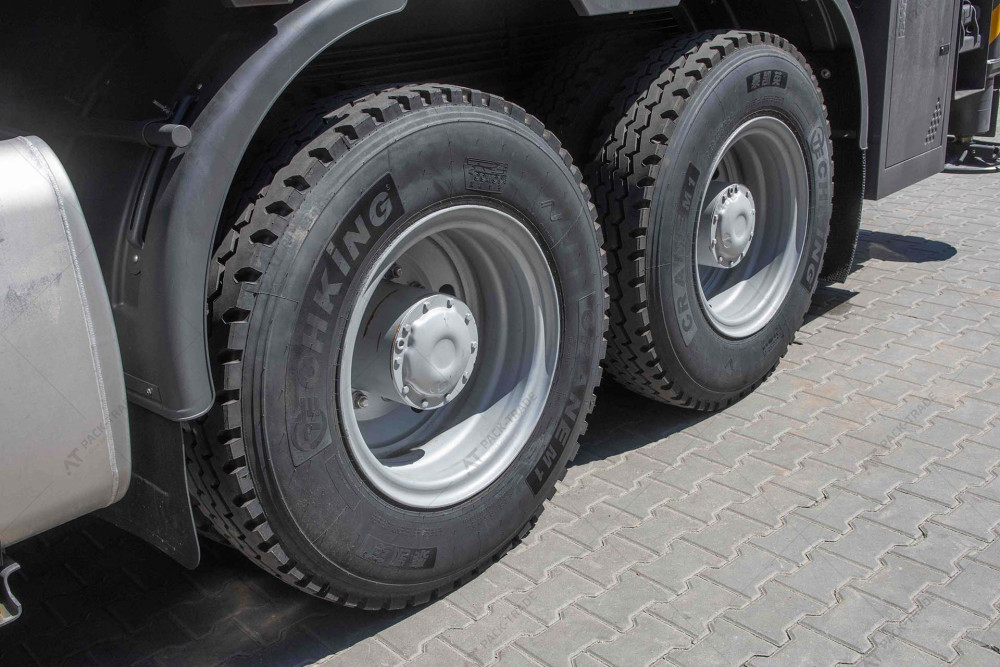

• На 3-му та 4-му мостах встановлено здвоєні шини.

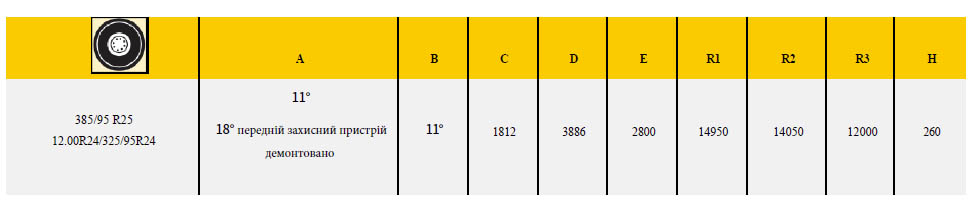

• Передні мости: 385/95R25.
• Задні мости: 12.00R24 / 325/95R24.

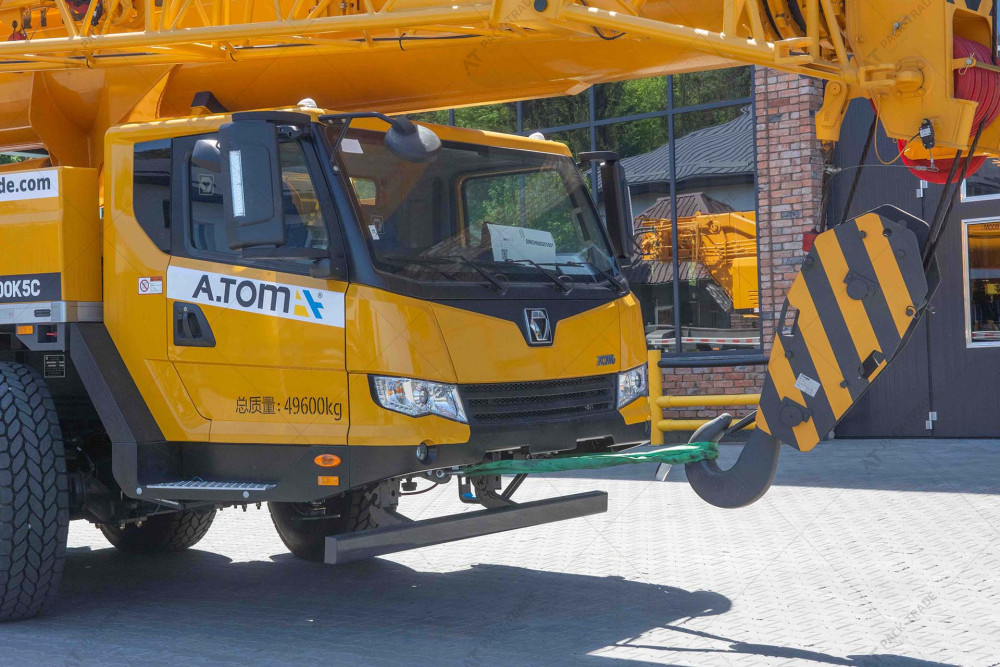

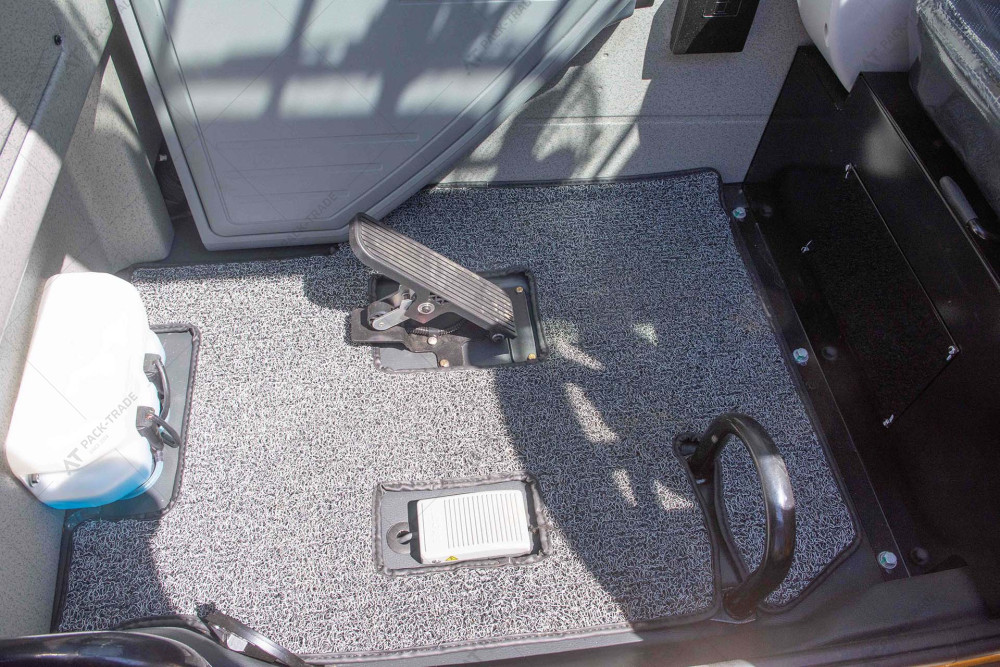

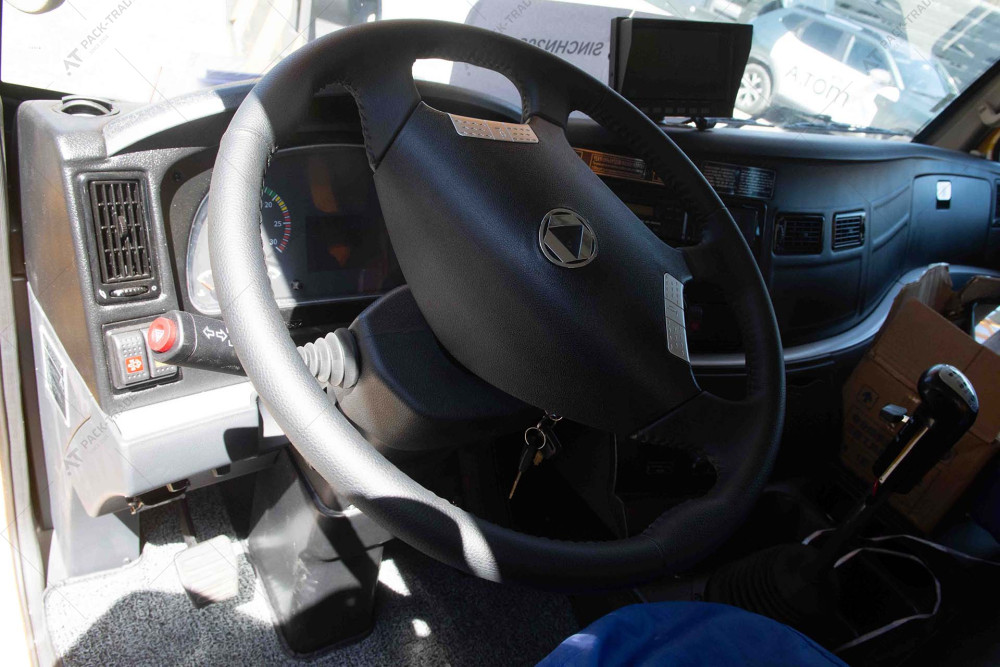

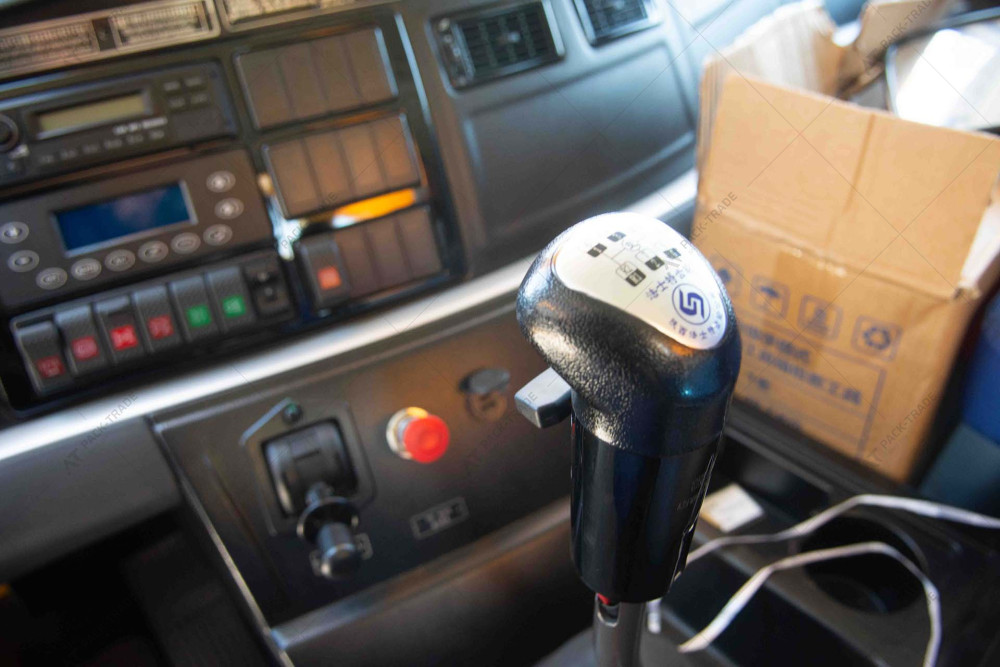

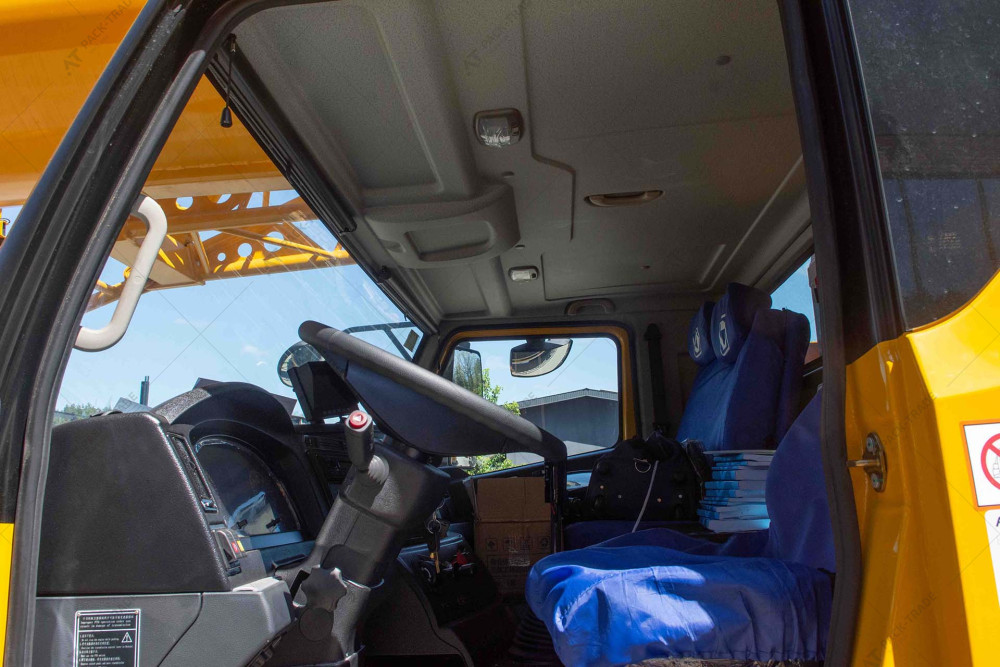

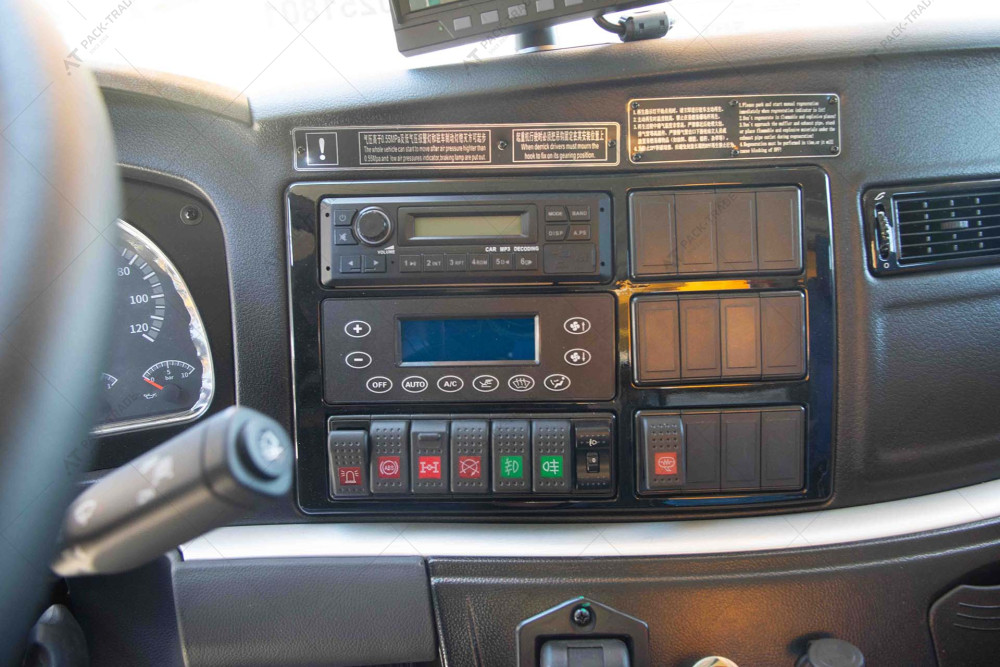

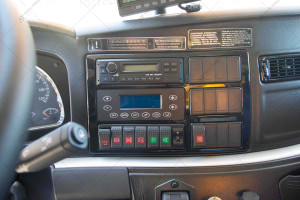

Комфортабельна кабіна водія оснащена:

• панорамним лобовим склом, що забезпечує відмінну оглядовість;
• дзеркалами заднього виду;
• електричним склоочисником та омивачем лобового скла;
• електричними склопідіймачами;
• обігрівачем із функцією розморожування скла;
• радіоприймачем;
• килимком підлоги;
• сидіння пасажира може розкладатися та використовуватися як спальне місце;
• стандартна комплектація: вогнегасник; обігрівач; кондиціонер.

• Напруга бортової мережі: 24 В постійного струму (DC).
• Дві акумуляторні батареї 12 В, з'єднані послідовно.
• Генератор: 28 В, 80 А.

• Для виконання операцій підіймання вантажу, зміни вильоту стріли та висування стріли використовується аксіально-поршневий насос змінної продуктивності, що приводиться в дію двигуном шасі.
• Система оснащена багатосекційним пропорційним розподільником із чутливістю до навантаження (Load Sensing), інтегрованим із клапаном захисту від гідравлічних ударів та антикавітаційним клапаном.
• Охолодження гідравлічної оливи здійснюється радіатором із повітряним охолодженням.
• Місткість гідравлічного бака: 1164 л.

• Регулювання швидкості здійснюється за допомогою гідравлічної системи керування.
• Привід лебідки здійснюється гідромотором через планетарний редуктор.
• Система оснащена нормально замкненим гальмом, балансувальним клапаном та барабаном із канавками для укладання каната.

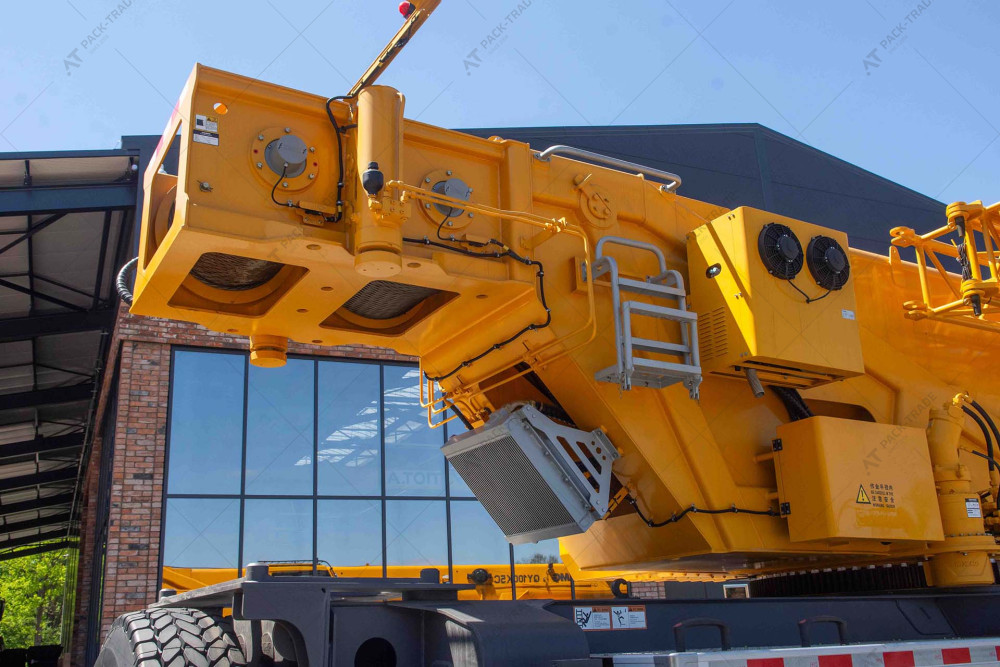

Кабіна оператора може нахилятися вгору або вниз на кут до 20°.

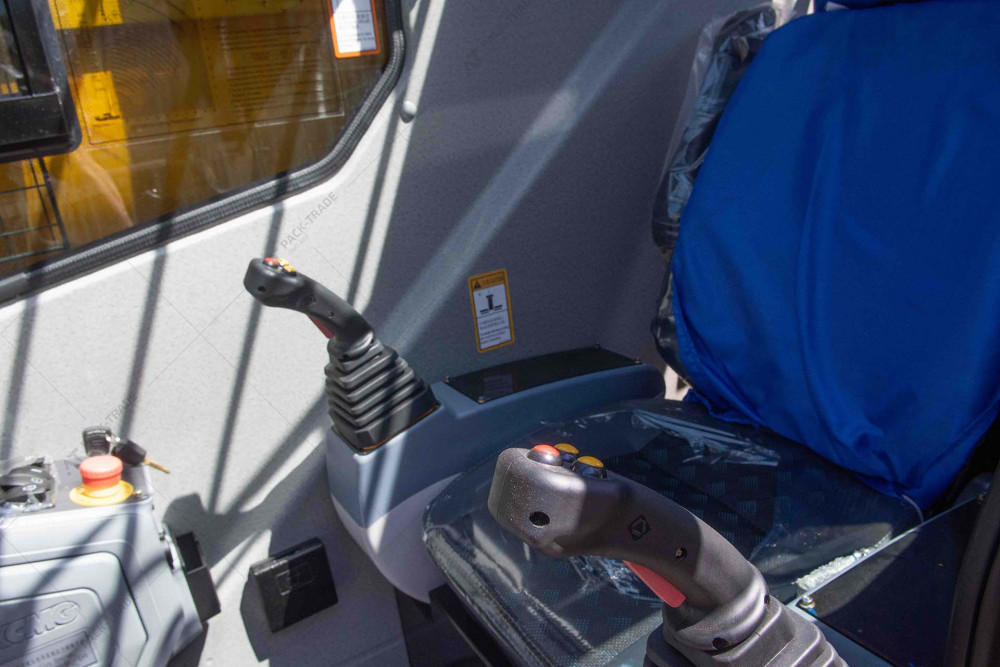

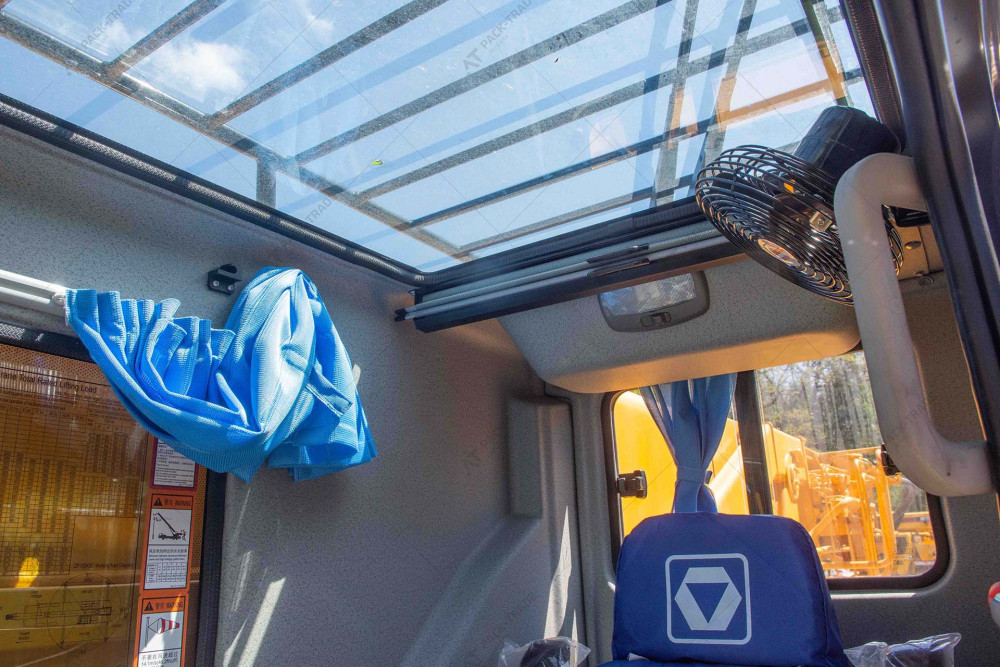

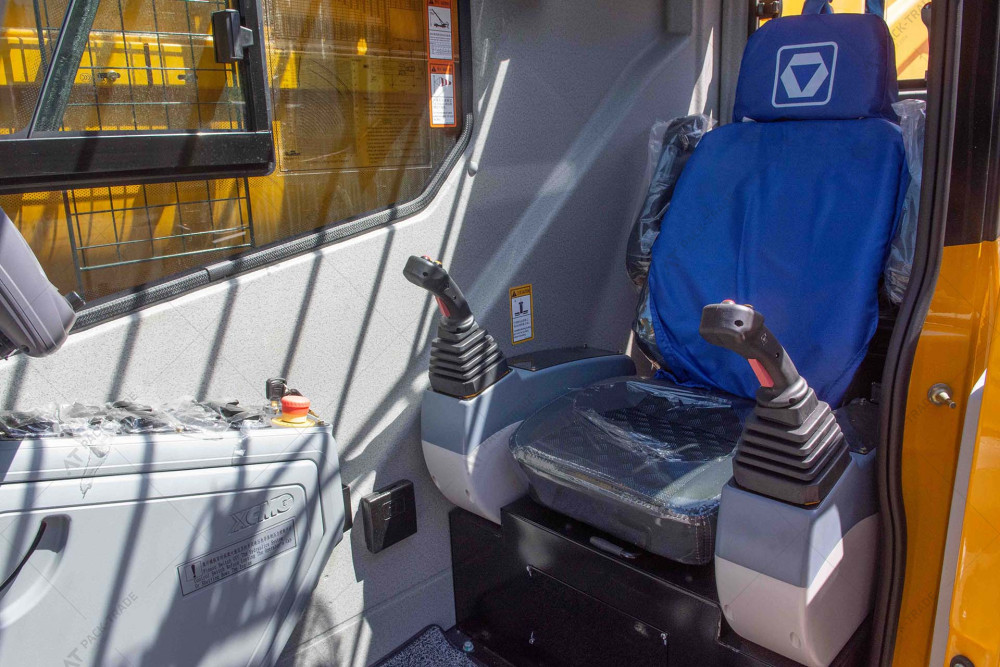

Нова сталева кабіна оснащена:

• панорамним лобовим склом;
• безпечним склом;
• сонцезахисними козирками для даху, бічних і заднього вікон;
• регульованим сидінням оператора;
• сидіннями водія та пасажира з механічною амортизацією, виконаними зі шкіри та дихаючої сітчастої тканини;
• склоочисником лобового скла з двома електродвигунами;
• важелями керування краном, що інтегровані в підлокітники;
• розсувними дверями та висувною сходинкою;
• кондиціонером; обігрівачем.

• гідравлічний балансувальний клапан;
• запобіжний гідравлічний клапан;
• двосторонній гідравлічний клапан;

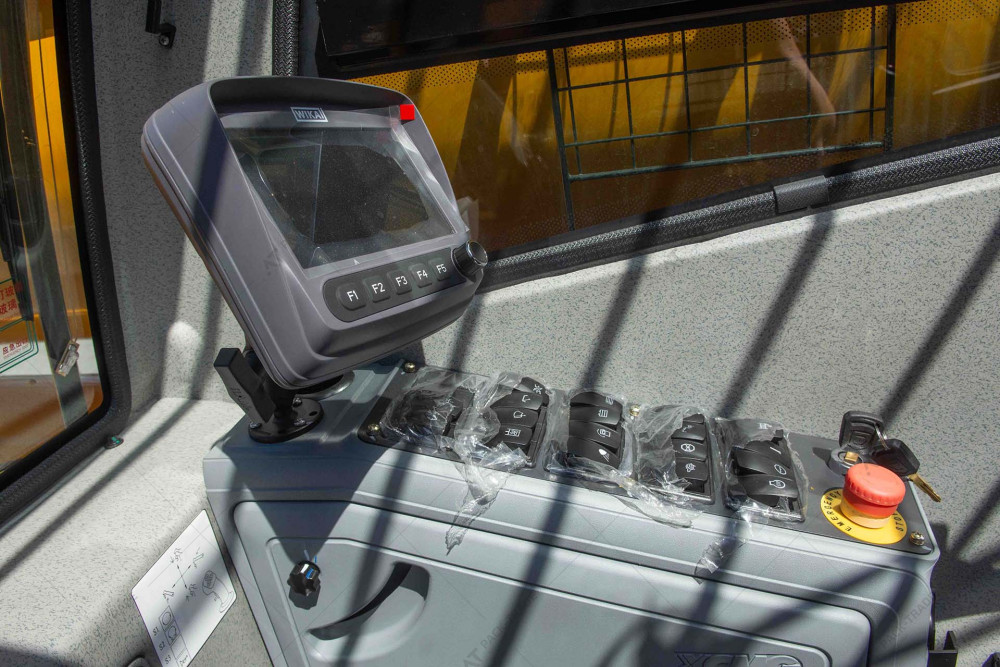

• обмежувач вантажного моменту (LMI);
• обмежувач опускання для запобігання надмірному розмотуванню вантажного каната;
• пристрій Anti-Two Block на оголовку стріли для запобігання надмірному намотуванню каната та зіткненню гакової підвіски з оголовком стріли;
• триколірна світлова сигнальна балка.

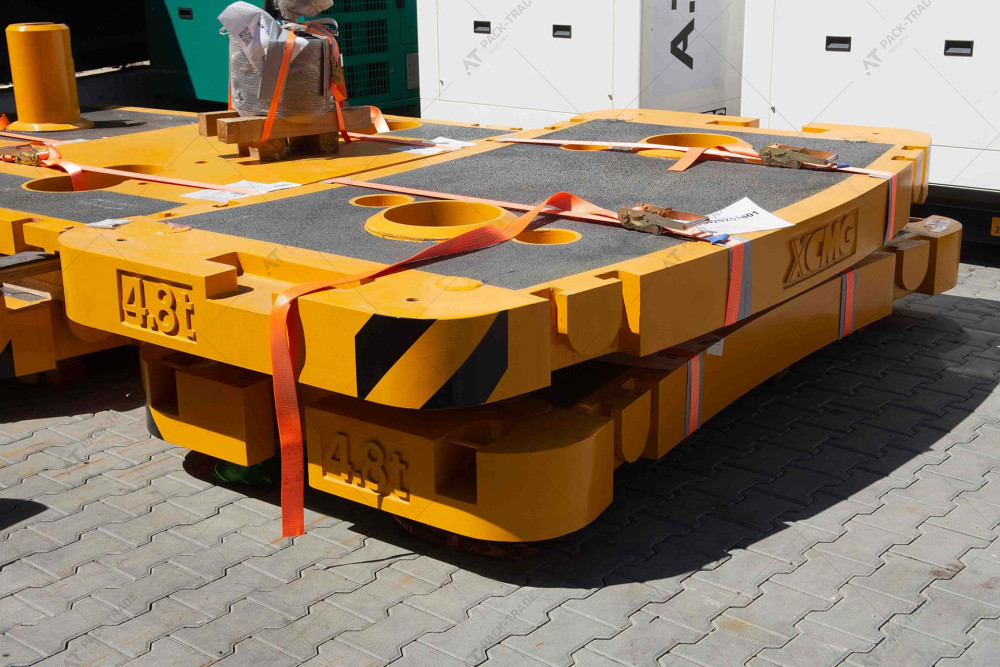

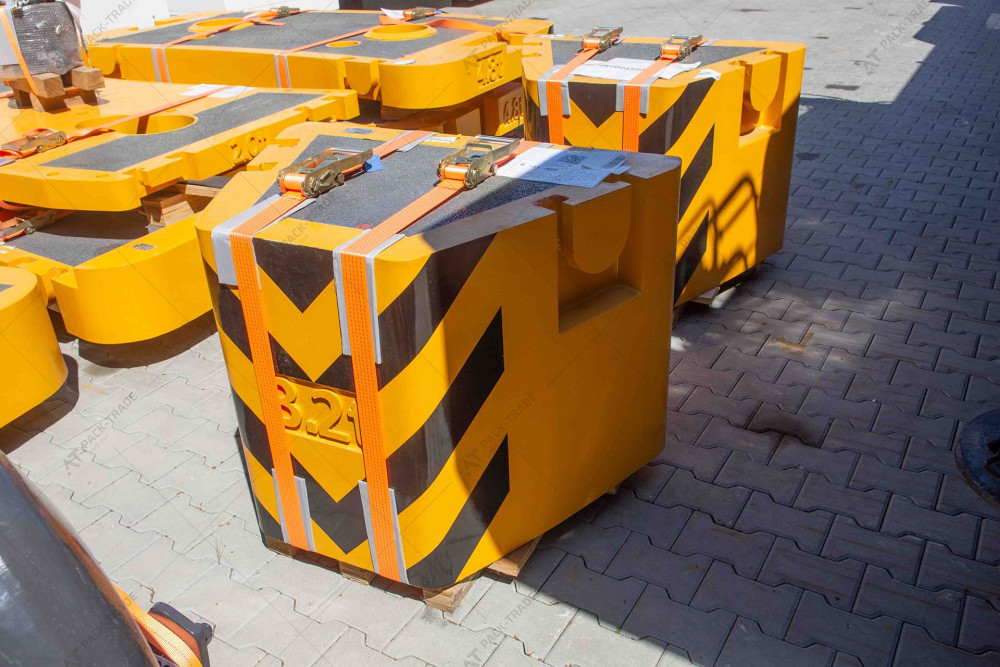

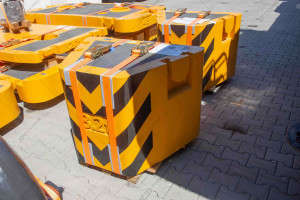

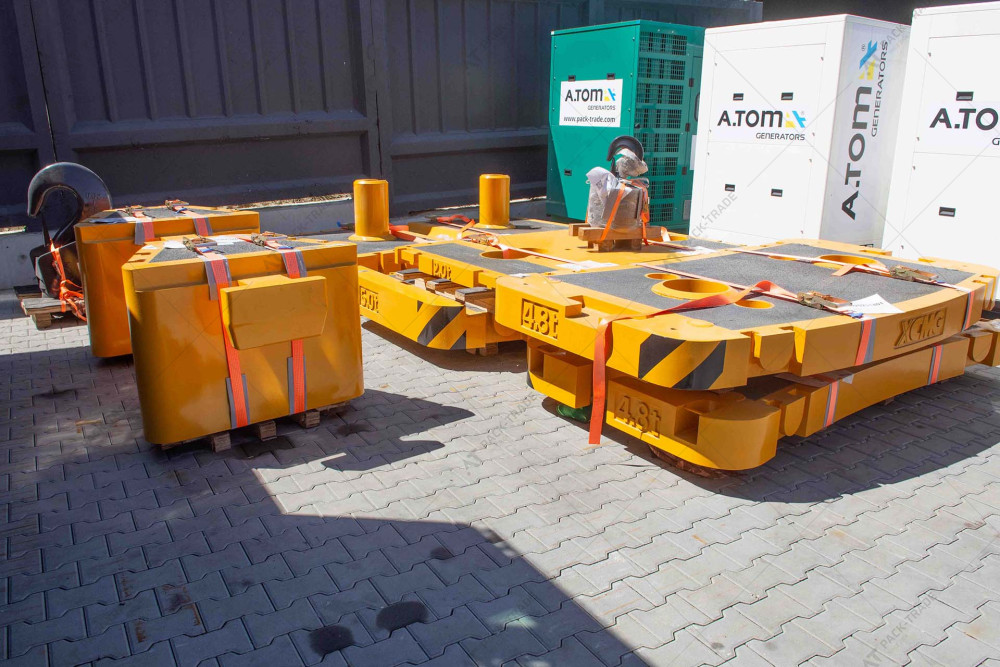

Загальна маса противаги становить 31 т.
Передбачено 12 варіантів комплектації противаги:

• 31,0 т
• 24,6 т
• 19,8 т
• 19,6 т
• 17,6 т
• 15,0 т
• 14,8 т
• 12,8 т
• 10,0 т
• 8,0 т
• 7,0 т
• 2,0 т

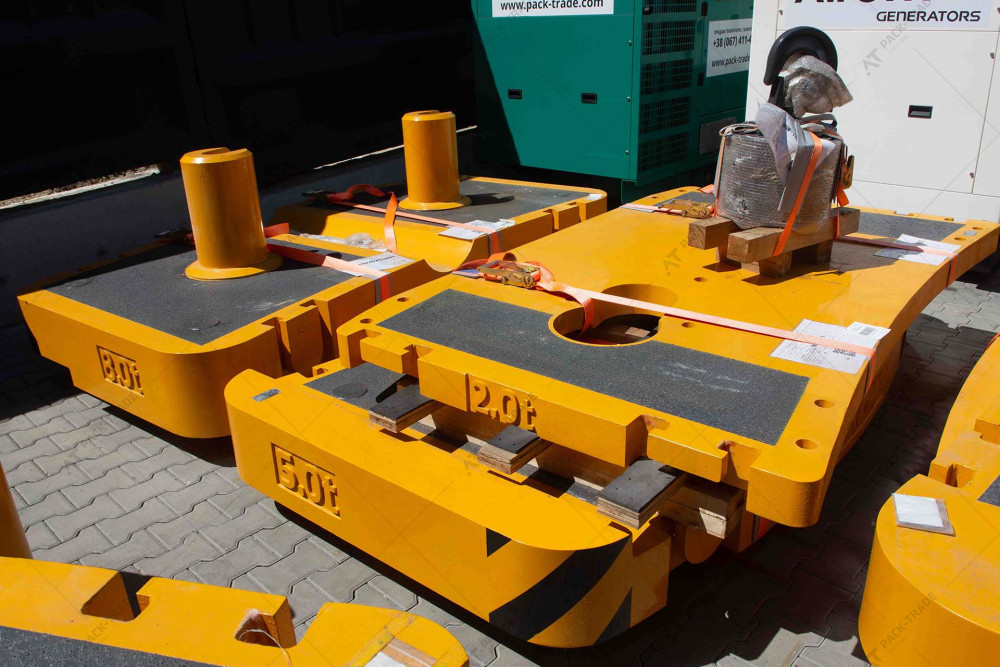

Складові секції противаги: 2,0 т

• 5,0 т
• 8,0 т
• 4,8 т
• 3,2 т

• 80 т
• 55 т
• 7 т

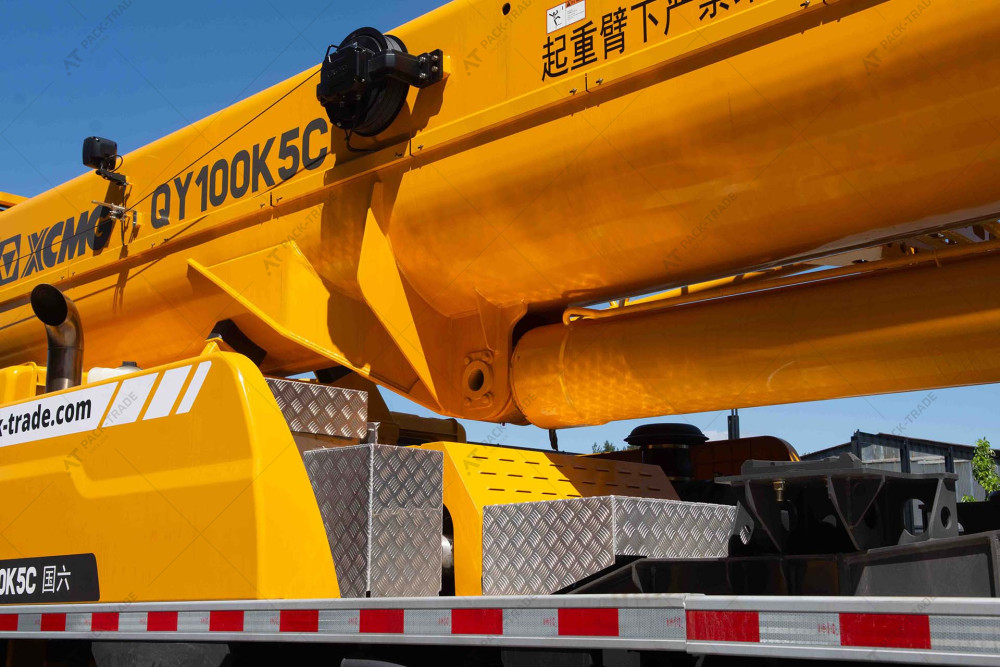

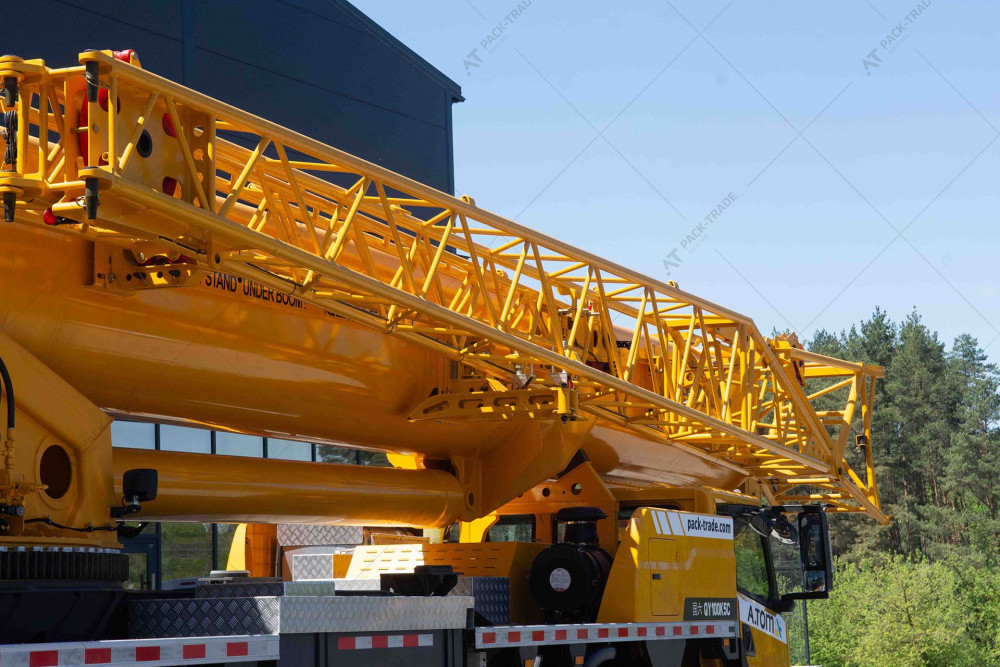

• П'ятисекційна телескопічна стріла U-подібного поперечного перерізу, зварної конструкції.
• Висування секцій стріли здійснюється двома гідроциліндрами та канатною системою.
• Довжина стріли: 13,0–50,5 м.
• Встановлюється на оголовку стріли та призначений для роботи з одним вантажним канатом.
• Його вантажопідіймальність відповідає вантажопідіймальності основної стріли, однак максимальна вантажопідіймальність не перевищує 6,5 т.

• Встановлюється на кінці стріли для роботи з одним канатом.
• Максимальне навантаження: 6,5 т.
